液晶显示器主板电路维修技术

　  一、主板
　　
　　的主板。通常被称为“驱动板”，也叫“A，D板”，它是液晶显示器除屏以外的第二个重要部件。其主要作用是接收、处理主机送来的信号。为屏输出正常的信号，在液晶屏上显示图像；同时，为高压板输出开关信号，有的也为高压板提供工作。

　下图是2103B—T主板各接口的位置图。

　1.主板上主要元件的作用
　　
　　（1）CPUCPU（或MCu）的主要作用是通·过I总线传送指令和数据到各个被控电略。检测各个被控电路的工作情况：执行在工厂模式下输入的键盘指令；控制的开关和节能状态、计算、Rs232通信、字符显示（OSD）控制；检测主机与液晶显示器的连接状况等。

　（2）主控制芯片主控制芯片的作用主要是信号处理。把主机送来的RGB模拟信号转换为数字信号并进行差补缩放处理。然后再经时序控制电路送到液晶屏。

　（3）存储嚣（EEPROM）用于存储液晶显示器的设备数据和运行中所需的数据，主要包括设备的基本参数、制造厂商，产品型号，分辨率数据、刷新率等。还包括设备运行状态的一些数据。如亮度、、各种几何参数、节能状态的控制数据等。

　（4）DCDC变换电路通过DC，DC变换电路。形成液晶显示器各部分所需要的直流。DC，DC电源变换电路的核心元件是直流电源变换芯片。

　12V电压输入到直流电源变换芯片以后。经其处理输出稳定的大低电压。

　（5）视频信号处理电路视频信号处理电路的主要作用是将主机送人的R、G、B横拟脉冲信号进行视频处理，如A，D转换，数字、图像缩放、时序控制处理等。这些功能都是在内部自动完成的。

　经过视频处理的信号到液晶屏的接口之前还要经过接口电路。一般有TTL和LVDS两种接口格式。

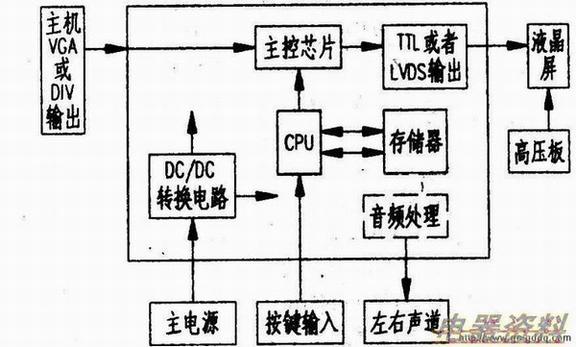

　以上是一般液晶显示器的主板构造。实际上。当前一些最新型的液晶显示器已经把CPU和主控芯片的一些功能进行了整合。使用一块大规模来完成更多的功能。因此主板的构造更加简洁。
