RTD公司芯片烧录步骤

　一、所用工具：并口烧录工具、并口连接线、3烧录口连接线（或者VGA双公线）、板卡、DC-DC12V。
　　
　　二、烧录步骤：
　　
　　1、给板卡通电；
　　
　　2、用3PIN连接线将烧录器3PIN白色座子与板卡4PIN兰色座子相连接；（或者用VGA双公线将烧录器VGA头与板卡VGA头相连接）。
　　
　　3、打开烧录软件平台：
　　
　　烧录文件（.hex或者.bin）时，在安装包（RTDtool）里面选择MCUIsp_BIN文件夹，然后选择McuIsp.exe平台,如下图：

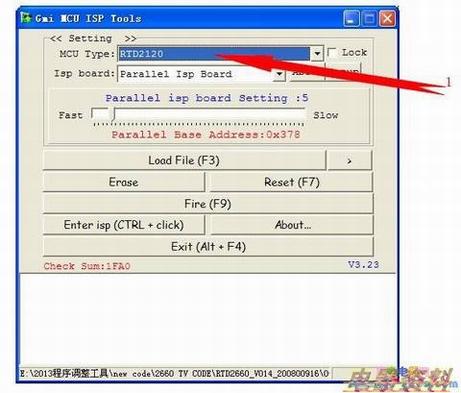

　　注释：当烧2660V1.0 2662V2.0 2662V1.0时候选择RTD2660；其余烧2033V3.20 2033V1.07 2025V1.3等等，均选择RTD2120。

　　4、程序烧录：根据以上说明选择相应的MCUTYPE设置，单击loadfile打开待烧程序；然后单击Fire烧录！

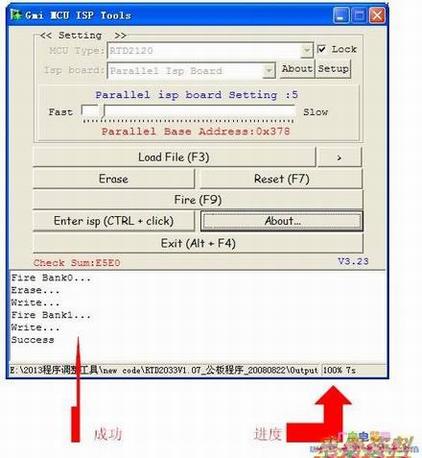

　　5、程序烧录成功与否：

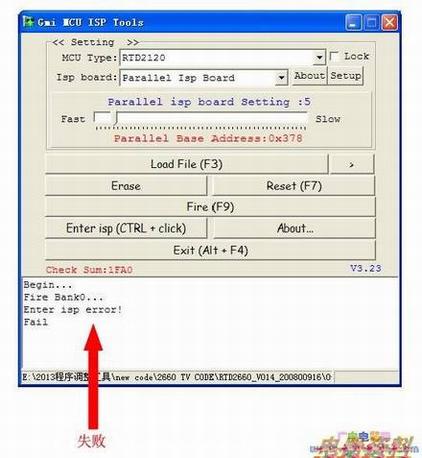

　　如果错误请先检查是否连接正确、MCUTYPE设置是否正确、通电与否、板卡好坏，再次烧录，直到烧录成功为止！
