康佳P21SE027彩电行输出的代换

　一台康佳P21SE027型彩电{东芝TMPA8823超级单芯片）．损坏，因购买不到，决定用华声牌339号（福曰HFC-2175彩电用）代换。

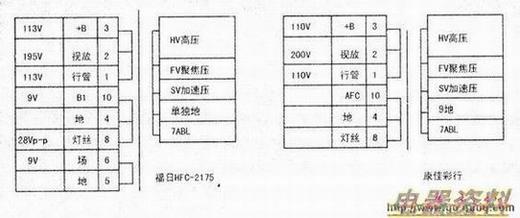

　下左图，下右图分别是两彩行的引脚功能及圈。康佳彩行(5)、(6)脚是空闲的，因二者安装孔位一样，故有代换的可能。339号彩行(9)脚悬空，加速极和聚焦极的地是位于外圈独立的，可把该脚卧倒，焊上一根导线，使之与(9)脚再焊在一起。灯丝限流和逆程都先加大，待画面正常后再合理增减。一切处理完毕，通电，声膏正常，但画面不正常。本来应该在屏幕左上角显示“TV-1”，结果拉长至满屏，且“1”还隐藏在屏幕右侧外，但图像的垂直位置不变，图像根本没法看。怀疑(10)脚AFC脉冲信号不正常，用绝缘导线在彩行磁芯上绕4匝，苒与(10)脚顺串或反串．图像几乎无变化，估计是AFC脉冲的极性不对。把加绕的线圈匝数改为6匝，一端接地，另一端接原⑩脚引出位置，原(10)脚绕组空着不用，图像不变；把绕组两头对调，图像立即正常了。根据AFC脉冲引入到超级单芯片的引脚电压值，最终把加绕的线圈改为l5匝，从而实现了成功代换。
