贴片专用集成电路检修方法

　贴片有专用，而且比较多。
　　
　　以gmS115为例精讲检修贴片专用集成的方法。
　　
　　gmS115是高集成度，应用于监视器时比应用其他相关IC可以使设备节省一块印制电路板，从而降低了成本并提高最终产品的可靠性。Genesis将这种智能平板显示工具称为OnPanelController（平板显示器内置控制器）技术。
　　

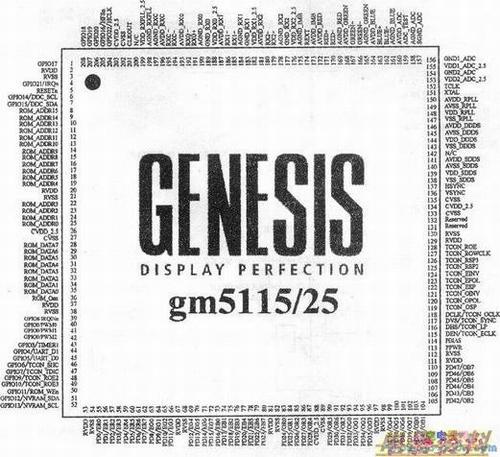

　　除了全可编程TCON（时序控制器）之外，gmS115单芯片平板显示器控制器包括了许多经过验证的先进特性：高带宽数字内容保护(HDCP，gm5115-H)、芯片内的微控制器、全集成化三重ADC与、超级可靠的DVI接收机、真彩色数字彩色控制、真实恢复功能（独特的信号范围外显示恢复）、内置的先进OSD（屏幕显示）控制器等。gm5115外形如下图所示。



　　
　　多引脚贴片集成电路引脚的检修方法如下：

　　(1)根据不同功能模块，可以把引脚分为不同的类型，多引脚贴片集成电路的引脚功能分布具有一定的规律，例如同处理功能的引脚在一起。
　　
　　(2)检修多引脚贴片集成电路时，抓住关键的引脚：时钟端、端、信号端、控制信号端、保护端、复位端。
　　

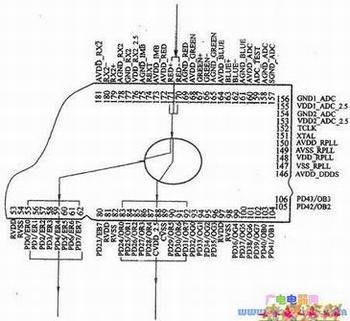

　　(3)分析、检修多引脚贴片集成电路时，抓住关键的信号流：信号流主要是指信号从集成电路相应脚输入，从对应脚输出，内部怎样处理可以不去考虑，只是抓住信号流流入、流出是否正确、大小、有无等。gm5115红信号流径如下图所示。

　　

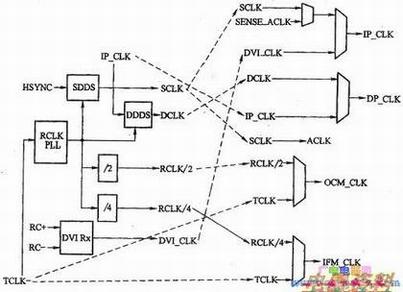

　　(4)分析、检修多引脚贴片集成电路时，抓住关键的时序：对于许多数码、智能化产品的超大规模集成电路来说，时序不能缭乱。因此，其有关时钟信号的产生、等均是要考虑的。例如，gm5125时钟是在芯片内部合成，(gm5125时序如下图所示)因此对于检修来讲，在分析时时钟输入、输出端的对比才是实际检测需要考虑的引脚。

　　
　　(5)分析、检修多引脚贴片集成电路时，抓住引脚的外接件：集成电路的常见外接件（电路）有、、、、等或者是它们的组合电路。在检修时，均是首先考虑的。同时把集成电路的引脚当作关键点’。例如，gn5125的模拟红色信号引入到gm5125内部，往往外接微分、匹配元件。因此，发生红基色故障，则可以测量gm5125的RED+引脚以及RED+引脚的外接件。
　　
　　(6)分析、检修多引脚贴片集成电路时，首先抓非集成电路因素：例如虚焊、过热等。发现不是非集成电路因素后，才考虑多引脚贴片集成电路本身。因为超大规模贴片集成电路难度大、价格高、相对而言故障率低。
　　
　　技能与技巧：gm5115与gm5125的差异gm5115为XGA控制集成电路，gm5125为SXGA液晶显示器控制集成电路。

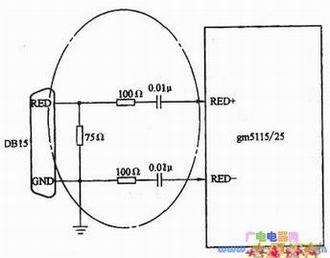

　　(7)贴片gm5115的RED+引脚外接件，如下图所示。
