创维21N29000型彩电显像管因高压帽受潮漏电打火

　该机显像管因高压帽受潮漏电打火，造成玻壳炸裂而报废，准备用手中一台金星彩电的彩管更换。原机为粗管颈，金星机为细管颈，除行场偏转线圈的阻值略有差异外，其余参数基本一致。心想只要略微改动一下线路就有可能代换成功。拆下好的金星彩管装上，拆去原机尾板的九脚管座，换上一只七脚的小管座，原机尾板已经设计了七脚管座的插孔，直接换上焊好即可，将偏转线圈的4根引线对应接入，接好地线，安装好新的高压帽，插好管座，焊好聚焦线，检查无误通电试机，发现图像伴音均有，只是行场幅度偏大，且彩色不良，似乎缺少红色，绿色又太浓，当电视机在PAL制时却像处在NTSC制一样，又像是显像管被磁化的现象。用自制消磁器消磁后试机，故障依旧。

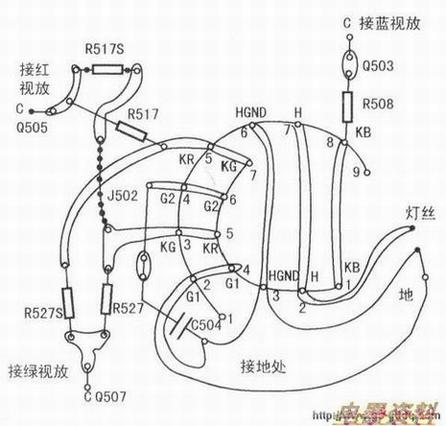

　测量101TDA9370PS的色度相关脚及视放管都正常，难道是高压打火时使总线的个别数据发生了变化？进入总线后查，凡是与色度相关的数据均没有问题（此型号机芯，总线的相关数据笔者已作了备份），这部机器只换了管座和显像管，其他元件均未动过，于是拔下视放尾板仔细检查所换的七脚管座，终于发现产生故障的原因是两只管座在视放板上的位置发生了变化。多数管脚的功能基本对应，唯有红绿两脚的位置发生错误。视放电路板见下图。从下图中可以看出，九脚管座的KG和KR与七脚管座的KR和KG对应，致使视放输出电路的KR、KG与显像管引脚的KG、KR对应连接，从而造成了图像色彩不良故障。处理方法：一是将七脚管座的KR、KG引脚焊开对掉后，分别接入视放板；二是按照电路中设计的走线改动几只元件位置，即将R517、R527拆下，改焊到R517S、R527S处，并在J502处加焊一根连线（参见下图中元件改动的位置）。
　　
　　接下来检修行场幅度偏大的问题。因为行场幅都偏大，此机又是I2C总线机芯，所以决定进入总线调整一下看能否恢复正常。进入总线后分别找到行、场幅调整项，场幅经调整后完全正常，有关数据见表。行幅经调整后仍达不到正常状态，看来还得调整硬件。找到与行偏转串接的S校正C311（0.47μF/250V），在其位置并一只0.22μF/250V后，再进入I2C总线调整行幅、行中心，图像行幅恢复正常。
