DIY彩色液晶电视机

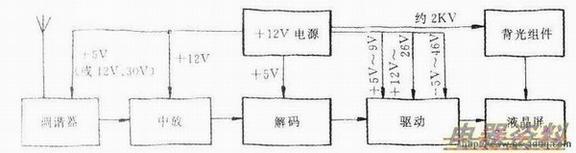

　彩色液晶电视机体积小、重量轻、耗电少、无射线幅射，越来越受到人们的喜爱。彩色液晶电视机主要由器、中放、电路、驱动电路、液晶屏、背光源和供电电路等部分组成。其原理方框图如下图所示。遥控电视机则用CPU控制选台、亮度、色度、和音量等功能，一般都用I总线控制。

　彩色比电视机少了调谐器和中放电路，其制作方法更加简单。因此，液晶电视机也可以用作显示器。

　液晶电视机和显像管电视的工作原理相似，有许多相同点，但也有不同点。因此，选择元器件和制作方法都有不同之处。

　　
　　一、液晶屏的选用及引脚功能
　　
　　彩色液晶屏的品种和型号繁多，按彩色效果来分有真彩显示屏( TFT)、有伪彩显示屏( STN)；按驱动板的接口来分有数字显示屏和模拟显示屏。真彩液晶屏图像鲜艳，可视角度大，但格高；伪彩液晶屏图像色彩差，可视角度小，但价格低。用数字接口屏作电视机，要制作数模转换电路板、制作麻烦，成本较高，一般由专业工厂生产。业余电子爱好者一般选用模拟接口屏制作显示器和电视机。

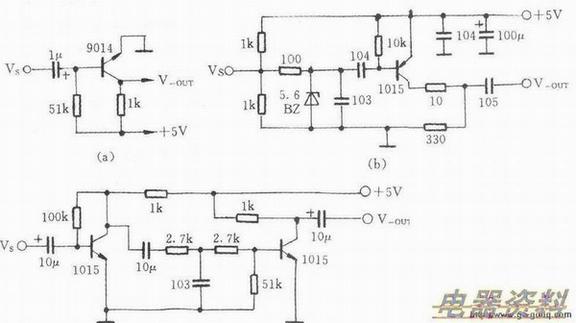

　选好了液晶屏，关键是要了解液晶屏接口引脚的功能。一般来说，要找出（+12V、GND地）引脚，三基色(R、G、B)引脚，同步信号包括复合同步信号(S)、行同步信号(H)、场同步信号(V)等引脚。多数的液晶屏，只要有复合同步信号(S)就可，但有些液晶屏，还要有行同步信号(H)和场同步信号(V)，个别液晶屏的同步信号还要考虑其极性，如果极性不符，还要将同步信号倒相。将场同步信号倒相的电路如上图(a)、(b)所示；将复合同步信号分离出放大的场同步信号的电路如下图所示。
