液晶电视LVDS信号输出接口有代表图像和控制信息的脉冲

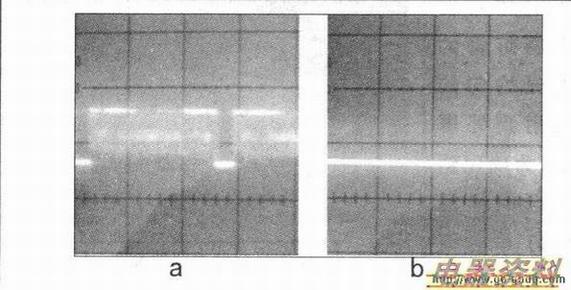

　液晶电视信号处理板上的LVDS信号输出接口均有代表图像和控制信息的脉冲信号输出。下图a、Sb为实测信号处理板上的LVDS信号输出接口上其中一个脚的信号波形。图a为有信号时的波形，图b为无信号时的波形。比较图a和图b，不难看出，液晶电视信号处理板上的LVDS信号输出接口，有信号和无信号时的输出波形是完全不一样的。它告诉我们，在维修液晶电视图像不正常故障时，用示波器对信号处理板上的LVDS信号输出接口进行测量是很容易确定出故障是在信号处理板，还是在上屏线或逻辑板：反之，在维修液晶电视彩色不正常故障时，若无示波器对其LVDS信号输出接口上的波形进行测量，要想准确确定其故障范围，通常也只有采用换板的方式了。
