三喜彩电主板安装后行幅大（低阻抗行偏转线圈）问题的解决方法

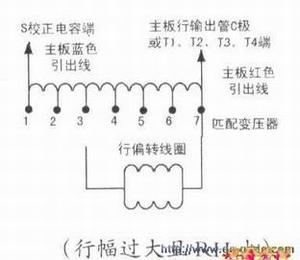

　于所遇行幅很大且较低行偏转线圈问题的解决方案（如下图所示）
　　
　　若遇到行幅很大且行偏转线圈很小时，通过各种手段使行幅调整不过来，说明其本身很大，即使由并联方式变为串联方式亦无法减小行幅，只有在行输出中加入匹配予以解决。匹配变压器是一个多抽头的自耦变压器，它可以进行阻抗的变换和能量的重新分配。而行幅的调整可以通过匹配变压器上抽头位置的调整取得最佳效果。在下图中，匹配变压器的两端接主板的两根线，输入端将全部的偏转能量都储存于匹配变压器中，而行偏转线圈从匹配变压器的不同抽头中提取合适的能量，从而达到使行幅减小的目的。
