利用不同的外接输入信号判断彩电图像故障位置

　在液晶彩电中，设置有比常规CRT彩电丰富很多的外接信号输入口，其中包括：AV接口、、YPbPr接口、VGA接口、DVI接口、HDMI接口等。

　其中的AV接口、S端子、YPbPr接口可以算作前端模拟信号处理，这些输入信号经过信号选择电路后都要送到图像电路进行处理：而VGA接口、DVI接口、HDMI接口可以看做是数字视频处理电路的一部分，一般来说，这几个输入信号都是直接送往数字视频处理电路，其中DVI、HDMI都属于数字视频信号，可以直接送到数字视频信号处理器，但VGA信号是R、G、B模拟色差信号，需要先经过模/数转换，在液晶彩电中有的电路方案使用独立的模/数变换器，有的电路方案将模/数变换器与数字视频信号处理器集成在一起。

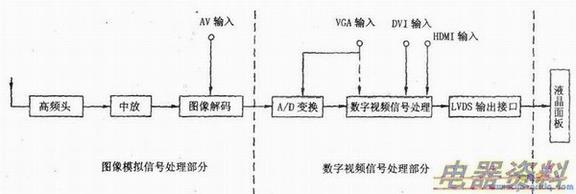

　液晶彩电外接输入信号与各电路之间的关系如图所示。从不同端口输入信号进行测试，可以反映出各相关电路是否正常工作。如果接收电视信号图像不正常时，可改从AV端口输入信号进行试验，若图像正常，说明故障在图像解码电路之前；若从AV端口输入信号图像仍不正常，可再从VGA或DVI端口输入信号，若图像正常，说明故障在图像解码电路；若从VGA或DVI端口输入信号，图像仍正常，说明故障在数字视频信号处理部分。
