富士宝IH-S1902电磁炉(灶)电源部分的改进方法

　一台富士宝IH—S1902电磁炉接通后无反应。拆机，发现其供电是。检查R50（10Ω／2W）烧黑开路。进一步检查。发现TFC719损坏（（7）、（8）脚有明显的损坏痕迹）。

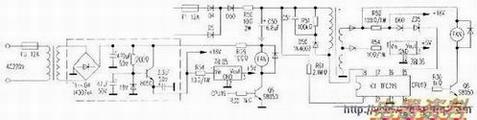

　因市场上无该型号TFC719出售。由于在板上可以看出开关提供两路直流电+18V、+5V。于是购买了24V。对其进行改造。并画出其电源部分电路图。如右图所示。做法是：

　（1）焊下R50、TFC719、R52、R52前、R54前二极管。

　（2）在名片上按照图2虚线框内电路制作一块+18V电源板。元器件参数如图所示。

　（3）将变压器220V端在D4、D5的左端。+5v输出及风扇电路按图2连线。可能是变压器的容量偏低，刚开始时将风扇（+18v）直接接在+18V输出端上，8050的偏置220Ω一改为560Ω。不接加热线盘开机，风扇转动。但+18v降为+12V，故将风扇接在整流输出端。其余元器件按左图所示改动。

　（4）通电后测量+18v为+19V；+5v依然准确。不接加热线盘开机，风扇转动正常。测量+5V准确，+18V降低了零点几伏。

　（5）用220v/100W灯泡代替加热线盘。开机，有检锅的声音，但灯泡不亮，亦无报警声。

　（6）用自攻螺钉将变压器及+18V电源板固定。恢复连接加热线盘及所有连线。试机恢复正常。
