海信HDP系列高清彩电屡烧行管的原因及检修要点

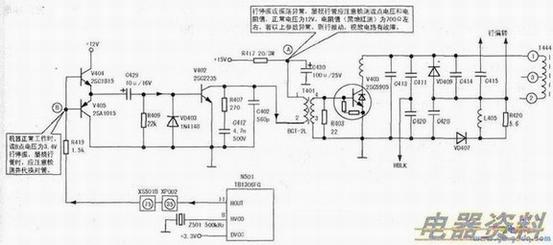

　该系列彩电的行输出与其他CRT彩电相类似，但行推动级与常规彩电有所不同（见下图）。它在行推动级前面增加了一对放大对管，行激励信号来自前级的行、场扫描小信号处理与显示信号处理电路N501(TB1306FG)(11)脚，行激励信号的传输与运作，要经过XS501B/XP002接插件(75)、(35)脚送至主板，在主板电路中经过R419(1.5kΩ)后送到行激励信号放大对管Q405(2SC1015)、Q404(2SC1815)，放大后的信号经耦合C429（l0μF/16V）送入行推动管V402(2SC2235)基极。之后的行输出电路与常规彩电相类似。从行激励信号的传输过程看，其中任何部位异常，均可能导致行激励不足故障，结合维修实践与体会，主要有以下五点：

　1．行推动级供电异常，会使+15V供电到行推动级V402 c极的不正常，导致行激励不足。其常见表现为：限流R417(20Ω/3W)因功率较大，长期使用受热胀冷缩影响，会导致某端产生裂纹性脱焊或虚焊而使供电不稳；推动T401（BCT-2L）初级因受较大也会使某端脱焊或产生裂纹；C430(100μF/25V)漏电，使供电电压不稳或偏低等，均可能导致行激励不足，从而损耗增大而屡烧行管。

　2．行推动管性能变差，放大能力减弱或耦合电容C429容量减小，也可能导致行激励不足，使损耗增大。

　3．行激励信号放大对管V404、V405中有一只性能变差，对管参数发生变化而不对称，导致行激励不足，损耗增大。

　4．接插件XS501B/XP002因长期使用产生氧化而导致接触不良，从而使行激励信号受阻而产生激励不足。

　5．前级小信号处理电路N501(TB1306)内部行振荡电路或外部⑥脚+3.3V供电异常；⑧脚行振荡晶体不良或异常等，导致行激励异常或不足。

　维修方法及要点：首先要注意对R417、T401焊脚的检查；其次要认真检测“A”点电压，正常时应为稳定的12V，用黑笔接地，红笔测该点对地，正常时应为700Ω左右。如测得该“A”点电阻明显小于正常值，可拔下插件XP531再测，若测得电阻恢复正常值，则故障在视放板上（15V给视发电路供电）；若仍异常，可能C430存在漏电故障。其次，要注意检测“B”点电压，正常工作时应为稳定的3.4V，否则应代换对管V404、V405和耦合电容C429一试。再次，可拔下XS501B/XP002接插件，看相关脚位是否存在氧化，另外，要注意检测和检查行、场扫描小信号处理电路N501（有些机型标示TB1306，有些机型采用的是同类型其他电路）的行振荡元件和行振荡供电电压，看是否异常。以上各处通常是同类故障的多发部位，但有时电阻R419(1.5kΩ)阻值增大，耦合电容C429（10μF/16V）容量减小，也会形成同类故障现象，必要时也应顾及到，具体可参考下图实施检修。

　注：行激励不足还与行推动变压器和行管基极所接元件有关。
