TCL王牌2952彩电枕形校正电路的检修技巧

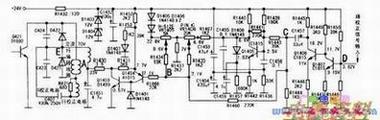

　要想高效快速地检修枕形校正，首先应该知道该电路的各个关键检测点，如下图所示。
　　
　　A点：该点是电路的直流输出点。此点在电路正常工作时值为23V。A点电压的高低将直接影响图像的行幅大小即图像幅度的宽窄。
　　
　　B点：因为该点在整个电路的中间位置，在检修时可将该点与地短接，快速区分出故障与部位在枕形校正电路的前半段还是在后半段。这样可大大提高检修速度与效率。
　　
　　C点：通过对此点电位的改变可快速判断出枕形校正电路后半段的正常与否，从而达到对电路的快速检修的目的。
　　
　　D点：将此点与地短路可快速判断C、D点之间电路是否通畅。
　　
　　E点：对此点电位(指交流电压)的监测，可排除因行输出电路个别元件短路，致使输出的校正直流电压消失而造成行幅过宽且带枕形的故障原因。
