车载收音MP3播放机TA8200AR的代换

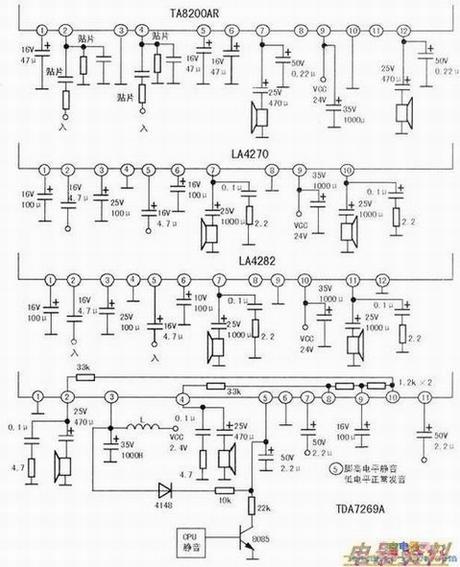

　该机接通24V烧5A保险管。拆下5A保险，测保险管座输出端对机壳阻值正反向都是3Ω，说明短路很严重。这一路24V经后通过防电源接反和l000μF/35V去块TA8200AR。凭经验判断此块已坏，挑开去TA7100⑨脚电源的跳线，单测⑨脚对地阻值为3Q。拆下此块观察已烧裂，检查外围元件没有发现问题，为方便检修实绘TA8200AR应用见下图。

　由下图可知，TA8200AR①脚是负反馈，②脚是输入，③脚是前置地，④脚是输入，⑤脚是负反馈，⑥脚是前置电源滤波，⑦脚是输出，⑧脚空，⑨脚V，⑩脚功放地，(11)脚空，(12)脚输出。由于暂时购不到TA8200AR，只有用其他型号的功放块来代换，相似功能的集成块有LA4270、LA4282、TDA7269A，应用电路见下图。从下图中可看出，LA4270应用电路图最简洁，但是在安装固定上LA4270较麻烦，LA4270必须用两颗螺丝钉才能固定结实，TDA7269A用1颗就行，并且TDA7269A散热片面积大，和铝质散热器能良好接触，决定用TDA7269A代换TA8200AR；先把TDA7269A抹上优质散热硅脂，引脚向上固定好用细漆包线作连线。按下面对应关系连接：TDA7269A的⑨脚接TA8200的①脚、(11)脚接②脚、⑥脚接③脚、⑦脚接④脚、②脚接⑦脚、③脚接⑨脚、①脚接⑩脚、④脚接(12)脚。

　TDA7269A的⑤脚是静音控制端子，当按下图中应用电路加上20V左右的高时为静音状态，本例⑤脚悬空时为正常输出状态。按图连线完毕检查无误后通电，放音正常，但是TDA7269A迅速发热烫手，凭经验判断是发生了高频自激。通常是布线不合理，外围元件参数不合适引起。把TA8200A原⑦、(12)脚对地所接0.22μF/50V焊掉，高频自激消失，TDA7269在大音量下温度很低，故障排除。
