海尔D32FV9A-K型高清彩电开始时光栅闪动，后来无光栅

　经查此机的行管完好，测行流也不大，怀疑数字板有问题。

　拆机检查，指示灯亮，行管完好。将行管限流R810断开（见下图），用一只100W的灯泡代替R810接人线路后开机，灯泡亮度超常，明显行流过大，将表并到灯泡两端后，测行流却仅500mA。接着，把直流挡接入+B，再开机，100W灯泡亮了，+B电压为140V，测电流表并入灯泡两端时的+B电压降到60V左右，由此初步判定。此机问题是行电流表1 各脚间(Ω)过大造成保护，使+B电压降到待机电压60V。

　接下来检查行电路。逐个断开高压，灯泡还是过亮；逐一断开场偏转线圈和行偏转线圈都无效（在行管集电极电路串接灯泡的情况下拔掉行偏转线圈不会烧行管），确定故障是的问题。

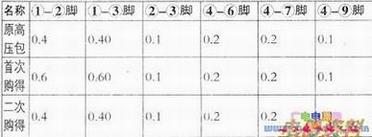

　此高压包的型号为JF0101-83873，市场上不好买，费了好大的劲总算买到，但是经检查与原高压包各脚间的电阻相比，误差相当大（见下表），装上一开机，光栅出现，但行幅及场幅相当大，频道号及音量显示都到屏幕以外，并且行幅胀缩、抖动不稳，屏幕两边严重，中间不明显，抖动的频次约每秒3～5次，当时估计跟高压包有关。

　通过多方联系，购得一个同型号高压包，经检测与原高压包各脚之间电阻相同（见下表）。换上后，光栅出现，但行幅仍过宽（频道显示只能看到一位数），场幅偏小，并且存在行幅抖动不稳的现象。

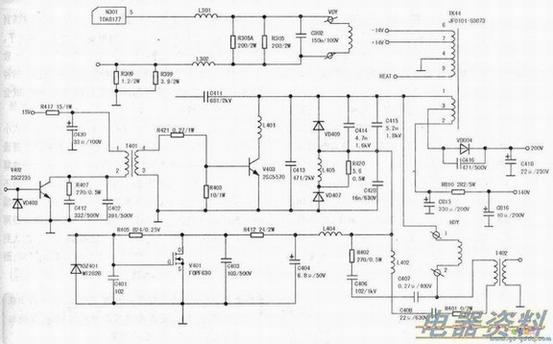

　是否为行供电不稳造成呢？检查+B电源电压为140V，且相当稳；经查行激励电源15V及去数字板的5V、12V、8V等电压都无问题；将这几路全部换新后，亦无效。用示波器查行激励管V402的b极波形，正常；查行管V403的b极波形，正常；查行管c极波形有重影，不正常，考虑问题在行输出电路逆程C413、C414、C415、C428、行线性电容C407(见下图)。测上述电容容量正常，用同型号新电容替换也无效；查上下阻尼管VD407、VD409完好，测枕校管V401的D极对地电压仅6V。拆下枕校管，测其D、S极间电阻仅为500Ω，说明已损坏。换新V401后开机，行幅有些缩小（此时V401的D极对地电压为16V），但行幅仍抖动。

　以上检修都无效，现在该调整思路了。换高压包后出现行幅大、场幅小，应该进入维修模式调整，或许将行幅调正常，行幅就会稳定了，但是，查遍手头所有资料也没找到有关海尔D32FV9A-K型彩电进入维修模式的方法，参考其他机型的各种方法也未成功。

　无奈，拿着遥控盒查看用户菜单，当按到“功能菜单”项时，发现有一项“HDM扫描”，而本机设定在“逐点扫描”，此机“HDM扫描”方式共有“100”、“60P”、“逐点晶晰”、“逐点扫描”四种。当按“音量+”键调到“100Hz”时，行幅不再抖动，问题就这么简单地解决了。
　　
　　原来该数字板适应四种扫描方式，因接收的信号与所设定扫描方式不同，就会出现行幅抖动现象。

　行抖动问题已解决，但还存在行幅过大、场幅太小问题。由于没有进入维修状态的方法，便采用在普通CRT彩电上遇到这类问题解决的方法——即用硬件解决。行幅大，在行线性电容C407上试着并接同型号不同容量的电容，当并接电容为220nF时，行幅正常；场幅小的解决办法是加大场输出并联电阻R309，原来是两只并联l00Ω，将两只电阻拆下，试着加大，当加大到270Ω时（注意：电阻应该用3W以上的），场幅正常，到此，修复完毕。
