部分高清彩电行输出变压器的互换

　在维修实践中发现，长虹、海尔、创维、TCL等品牌部分型号的数字高清彩电，具有一定的互换性。下面举例说明。

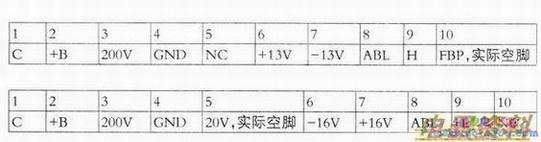

　海尔D29FV6H-F型彩电的型号为BSC29-0138A．其引脚功能如上表所示。

　TCL HID29276型彩电的行输出型号为JF0501-3556其引脚功能如下表所示。

　以上是根据印刷上行输出变压器的引脚标注记录的。根据实际测试的数据，+B有的标注为130V，实际电压为145V；+13V、-13V的电压实际为+16V、-16V。有的⑥脚为正电压，⑦脚为负电压，有的⑥脚为负电压，⑦脚为正电压，给场扫描集成块供电。实际维修时可以把两脚进行交换，得到所需要的电压值。

　长虹、创维等品牌部分型号的数字高清彩电，行输出变压器与上表、下表中的引脚相同。
