LG 32LH23URCA型液晶彩电三无

 打开后盖,发现板上限流R501烧焦(外皮脱落),副块500(ICE380365)的④脚金属明显烧断,并与③脚间有炭化现象;电源板上两只保险丝完好。

  再仔细测量检查周边元件,发现ZD501(B3.6)已短路。

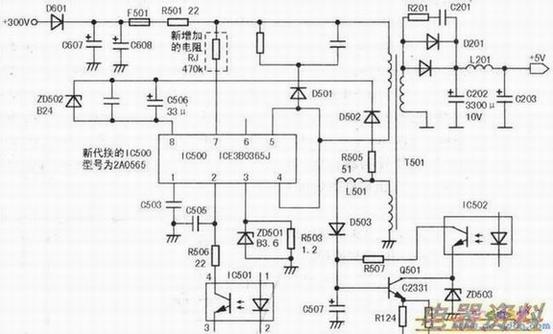

  用ICE380365J设计的比较少见,其引脚功能是:①脚为软启动端,②脚是反馈端,③脚是检测端,④、⑤脚是脉冲信号输出端,即内部开关管的漏极,⑥脚空脚,⑦脚是电源端,⑧脚接地。本机的副开关电源电路如下图所示。

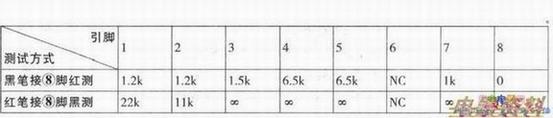

  根据介绍与ICE380365J相同的lC有三个:ICE380365J、ICE380565J和ICE3B1565J,但这些电源块在本地元件店都没有卖。经查资料得知:开关电源块2A0565与ICE380365J两者的功能和电路结构基本相同,遂买了一块2A0565来替换。2A0565的开路见下表所示。



  单独拆出电源板,取下损坏的IC500、R501和ZD501,装好相应的元件,然后增加一只470kΩ,从IC500启动端⑦脚引到限流电阻R501的右端(也可接在R501左端),作为启动电阻。为了有效保护IC500,限流电阻R501的阻值可稍大些,笔者取用30Ω,功率不超过1W就行。下图中虚线框内的RJ为增加的启动电阻,取值470kΩ~560kΩ均可。

  检查无误,单独对电源板通电,测量C203两端为5.1V,说明5V开关电源工作已恢复正常。装回机内,插好与主板和高压板相连的连线并通电试机,图像和伴音均正常,机器修复。
