单桶洗衣机定时器的代换方法

　一台小单桶洗衣机，只有一个旋钮，带开关、定时及控制电机反正转功能。用手钮动旋钮，发觉旋钮不能锁定，而是自动弹回。

　若用力按住旋钮，插上，洗衣机电机能够正常转动，这说明其他地方没有损坏，仅是定时器坏了。

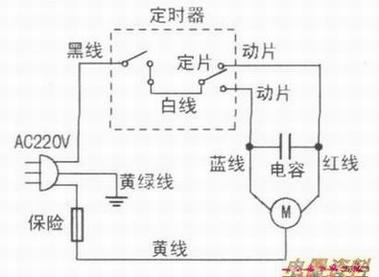

　拆下定时器，发现该定时器有三根引线，如上图所示。经查该定时器内部已有两个齿轮坏了。由于我地电子市场无这种带三根引线的定时器，只得买来形状相似，安装孔位置相同的双桶洗衣机用定时器(六根引线)。

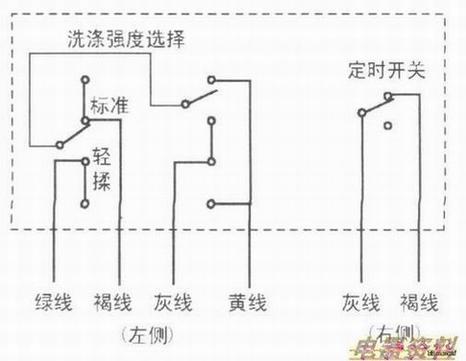

　双桶洗衣机定时器有两个旋钮，一个为定时带开关；另一个为控制洗涤强度挡位开关，其连线如下图所示。

　定时器右侧灰色线和褐色线为引线；左侧有四根引线，内部有8个触点，分四组，在齿轮旋转作用下，根据要求接通相应触点。黄线和灰线与电机相连，控制电机正反转；拨至“标准”挡时，褐色线为电源进线，拨至“温柔”挡时，绿色线为电源进线。

　根据上述分析，现作以下连接：将六根引线定时器左右两侧的褐色线相接，相当于三根引线定时器内部的白线；灰色线(右侧)和原定时器上的黑色线相接；黄色线(左侧)和灰线(左侧)分别和原定时器上的红色线、蓝色线相接；绿色线用绝缘胶布包住不用。

　经上述方法改接后试机，一切正常。
