LM3886功放电路的改进

　LM3886 的典型应用采用的是传统的负反馈模式。电压负反馈能改善的特性，降低非线性，但声音缺乏力度。随着音量的增大，低频会变得发紧、干硬，失真增加，同时高频变得尖刻、刺耳，音乐层次和清晰度大大降低，这就是通常所说的瞬态互调失其，主要是由于功放引入深度负反馈引起的。电压型负反馈对改善功放的非线性失真有效，但对瞬态失真却不能同时兼顾。

　为了解决瞬态失真的问题，笔者将LM3886 功放典型应用电路改为负反馈型，用把流过音圈的电流取样反馈给功放输入端，把扬声器系统也包含在反馈系统之内。

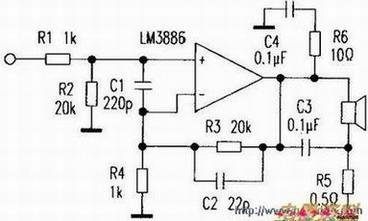

　改进后的电路如下图。功放的低频谱益由R3 和R4 的比值决定，C3 和R5 决定功放的高频增益。由于C3 在低频下的较大，使电流反馈在低频终止，而高频则通过电流负反馈得到改善，结果是总的带宽得到改善，瞬态失真大大降低。反馈部分元件的取值应根据扬声器的和等参数作适当选择，使低频增益为高频增益的2～3 倍为佳。以往的往往将频率特性设计为平坦型的，这并不能获得很好的音响效果。为了改善的放音效果，应利用负反馈电路有意识地提升低频增益，才能达到最佳效果，这也符合当今家庭影院大动态音效的要求。

　该机放音效果极佳。低频延伸增加，富有弹性；高频清晰、流畅，解析力大大提高，金属声荡然无存。即使音量比改动前提高一倍，也未闻明显的失真。
