液晶屏逻辑板电路组成

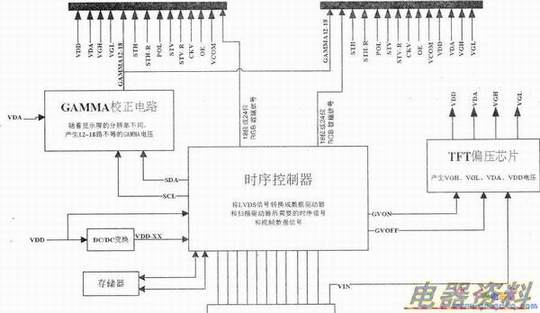

　　液晶屏逻辑板主要由时序控制、TFT偏压电路、伽马( GAMMA)、校正电路三部分组成。如下图所示。
　　
　　时序控制电路主要由一块内部写有程序的大规模集成芯片和帧组成，其作用是将LVDS信号转换成数据驱动器和行列驱动器所需要的时序信号和视频数据信号；TFT偏压电路主要以一块偏压芯片为核心，外围由、、等元件组成变换电路，产生打开／关闭TFT管（在液晶面板内部，用于控制液晶分子的翻转）的栅极电压VGH/VGL(VGH一般为18V～27V，VGL一般为-5.3V～6.3V)，数据驱动电路及时序控制电路所需的工作电压VDD、VDA;伽马校正电路的作用是调整数据驱动器中的参考电压，使时序控制电路输出的视频数据符合图像的要求。
　　
　　值得一提的是，部分高清液晶屏所配逻辑板的信号输入端口为两个，且这类逻辑板的时序控制芯片采用封装。该芯片的顶部带有散热金属体，在安装时，应将此金属体与上面的屏蔽金属壳充分接触，以保证其散热效果，防止其温度过高而损坏。
