液晶显示器电路组成

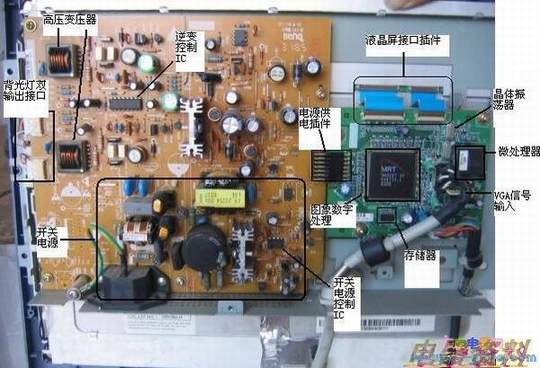

由主板、液晶屏(Panel)、冷阴极荧光管、高压、板、按键板等组成,其电路板实物图如图10-4所示。左边面积大的电路板叫板,主要由、高压逆变器等电路组成;右边面积相对较小但集成度较高的一般称为主板,主要由MCU(Mro Control Unit,微处理器)、图像数字处理器、等电路组成。另外还有按键板、液晶屏等电路。
1.Panel及冷阴极荧光管
Panel(液晶屏)及冷阴极荧光管组成液晶显示板组件。该部分为液晶显示用模块,是液晶显示器的核心部件,主要由液晶板和驱动电路组成。Panel部分是整个液晶显示器的核心部分,它是一种将液晶显示器件、连接件、、板、背光源、结构件装配在一起的一体化组件。
2.电源电路
液晶彩色显示器中的电源采用的是开关电源。目前,液晶彩显的开关电源主要有两种安装方式:一种是采用外部电源(Adapter,适配器),这样输入显示器的就是电源适配器输出的直流电压;另一种是内置方式,在该方式下,显示器输入交流220V电压。
3.高压逆变电路
高压逆变电路又称高压板或升压板,用于将主板或电源适配器输出的直流电压转变为液晶显示屏需要的高频、高压交流电,点亮液晶显示屏的背光灯。
4.Scaler和时钟发生器
Scaler和时钟发生器安装在主板上。Scaler一般称为图像缩放处理器,通常由一块大规模组成,它是液晶显示器的核心电路,功能包括转换电路(用于将VGA接口输出的模拟R、G、B信号转换为数字R、G、B信号)、缩放过滤器、面板数据消抖、灰度调整、R、G、B偏置等。
5.MCU电路
MCU电路主要包括MCU(Micro control unit,微控制器)、存储器等,是整机的控制中心,都安装在主板上。其中,MCU用来接收显示器的按键信息(如亮度调节、位置调节等)和显示器本身的状态控制信息(有无输入信号、上电自检、节能模式转换等),然后再对相关的电路进行控制,以完成指定的操作功能。
6.按键电路板
按键电路的作用相当控制开关,当按下开关时,微处理器可识别不同的按键信号,然后去控制相关电路工作。
