固态继电器的原理及结构

　按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流上做的开关，不能混

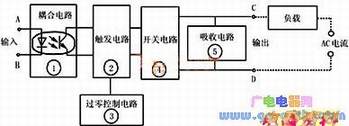

　上图是它的工作原理框图，图1中的部件①-④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系， 以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是，这使SSR的输入端很容易做到与输入信号相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。所谓“过零”是指，当加入控制信号，交流过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态。这种设计能防止高次谐波的干扰和对电网的污染。吸收电路是为防止从中传来的尖峰、浪涌(电压)对开关器件双向管的冲击和干扰(甚至误动作)而设计的，一般是用“R-C”串联吸收电路或非线性(器)。下图是一种典型的交流型SSR的电原理图。

　直流型的SSR与交流型的SSR相比，无过零控制电路，也不必设置吸收电路，开关器件一般用大功率开关三极管，其它工作原理相同。不过，直流型SSR在使用时应注意：①负载为感性负载时，如直流电磁阀或电磁铁，应在负载两端并联一只，极性如图3所示，二极管的应等于工作电流，电压应大于工作电压的4倍。②SSR工作时应尽量把它靠近负载，其输出引线应满足负荷电流的需要。③使用电源属经交流降压整流所得的，其电解应足够大。
