液晶显示器(LCD)结构原理

　　()属于被动型显示器件，是利用液晶的电光效应、通过交流电场控制环境光在显示部位的反射（或透射）来显示的。它本身不发光，不能在光线黑暗的环境下显示。
　　
　　液晶是一种具有电光效应的物质，它在一定的温度范围内，既具有晶体特有的双折射性，又具有液体的流动性。
　　

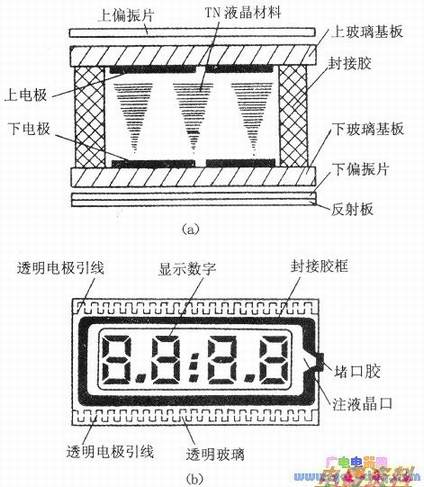

　　液晶主要可分为热致液晶和溶致液晶两大类。液晶显示器使用的是热致液晶。它在电场的作用下，分子排列发生了变化，其光学特性也随之发生变化。黑白液晶显示器通常是将上、下两块具有透明电极的玻璃叠放（留有一定的间隔），四周封接在一起，封接边框上留有一个注入口。
　　
　　从注入口抽真空并注入液晶材料后，将注入口密封好。在玻璃的上、下表面各贴上一片偏振方向相互垂直的偏振片，底部再加上一片反射板。
　　
　　当入射光通过上偏振片（其偏振方向与上电极面液晶分子排列方向相同）形成的偏振光射入液晶层时，其被液晶层扭转了90。，液晶盒为透明状态，可以看到反射板。当液晶盒上、下两电极之间加上一定的交流时，电极部位的液晶分子在电场的作用下会转变成与上、下玻璃面垂直排列状态，此时液晶层失去旋光性，不能改变偏振光的方向，因此看不到反射板，只能看到电极（电极可制成数字、字符或图形）部位为黑色。
　　
　　下图是液晶显示器外形图。
