TFT液晶显示屏显示图像简单过程

　　上图和下图是显示TFT屏显示图像的过程：
　　

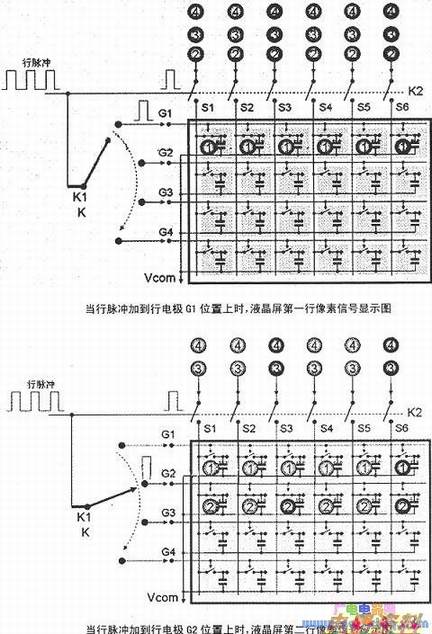

　　(1)液晶屏上第一行信号的显示（如上图所示）；上图中可以看到，行驱动位移开关在Gl的位置，行脉冲加到了行电极线G1上，控制G1电极线上面一行像素六个开关均闭合连通。此时，列驱动送来的第一行（一排）像素电信号分别经过S1～S6列电极线及相应连通的开关对相应的器充电，并在电极板上形成电场对液晶分子扭曲进行控制。这样，第一行相应的像素信号就在显示屏上显示出来了。
　　
　　(2)液晶屏上第二行像素信号的显示（如下图所示）；下图中可以看到，行驱动位移开关已经离开了G1电极线的位置（达到G2位置），G1行电极线上的所有开关全部断开，器上面所充继续保持（电容器符号上的+号），继续控制着液晶分子维持着行脉冲触发G1行时的状态，液晶屏上显示的图像信号继续保持着。
　　
　　行脉冲加到了行电极线G2上，控制G2电极线上面一行像素六个开关均闭合连通。此时，列驱动电路送来的第二行（一排）像素电信号分别经过S1---S6列电极线及相应连通的开关对相应的电容器充电，并在电极板上形成电场对液晶分子扭曲进行控制。这样，第二行相应的像素信号就在显示屏上第二行的位置显示出来了。

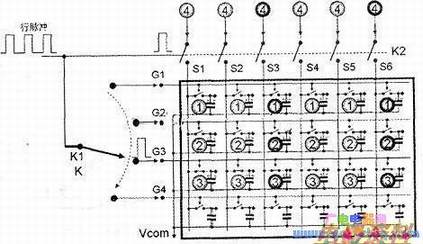

　　(3)液晶屏上第三行像素信号的显示（如下图所示）；下图中可以看到，行驱动位移开关，也离开了G3电极线的位置（达到G3位置），G2行电极线上的所有开关也全部断开，G1行、G2行电容器上面所充电压继续保持（此时G1行、G2行电容器符号上的+号），继续控制着液晶分子维持着行脉冲触发G1、G2行时的状态，液晶屏上显示的第一、第二行图像信号继续保持着。
　　
　　现在行脉冲加到了行电极线G3上，控制G3电极线上面一行像素六个开关均闭合连通。此时，列驱动电路送来的第三行（一排）像素电信号分别经过S1～S6列电极线及相应连通的开关对相应的电容器充电，并在电极板上形成电场对液晶分子扭曲进行控制。这样第三行相应的像素信号就在显示屏上第三行的位置显示出来了。

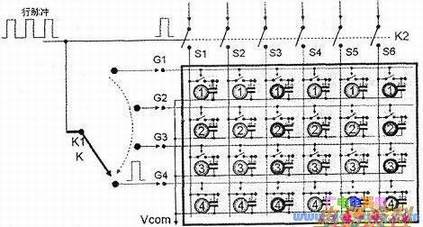

　　(4)液晶屏上第四行像素信号的显示（下图所示）；下图中可以看到，行驱动位移开关，此时也离开了G3电极线的位置（达到G4位置），G3行电极线上的所有开关也全部断开，G1行、G2、G3行电容器上面所充电压继续保持（此时G1行、G2、G3行电容器符号上的+号），继续控制着液晶分子维持着行脉冲触发G1、G2、G3行时的状态，液晶屏上显示的第一、第二行、第三行图像信号继续保持着。
　　
　　现在行脉冲加到了行电极线G4上，控制G4电极线上面一行像素六个开关均闭合连通；此时，列驱动电路送来的第四行（一排）像素电信号分别经过S1～S6列电极线及相应连通的开关对相应的电容器充电，并在电极板上形成电场对液晶分子扭曲进行控制。这样，第四行相应的像素信号就在显示屏上第四行的位置显示出来了。
　　
　　以此类推，TFT液晶屏上的一场图像就完整的被显示出来了。

　　
　　细心地看上面向幅图片：观察当行位移开关K指向某一个行电极时，这个行电极线所控制的一行的开关有什么变化（接通还是断开）。再观察，行位移脉冲离开后，行电极线控制的开关有什么变化（接通还是断开）。
