彩电尖峰脉冲吸收保护电路

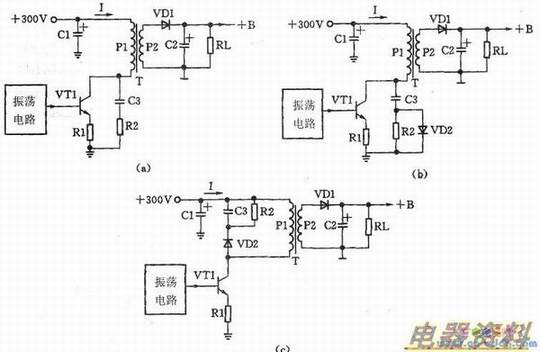

　　由于开关为元件，所以开关管VT1截止期间，其集电极上产生尖峰极高，容易导致VT1过压损坏，为此在中设置了尖峰脉冲吸收，如下图所示。下图(a)所示的尖峰脉冲吸收电路，当开关管VT1截止期间，其集电极上产生的反峰脉冲电压经C3、R2构成充电回路，将尖峰脉冲抑制在一定范围内，以免开关管VT1被过高的尖峰脉冲电压。由于Rl的阻值较小，所以C1经R1放电的时间较短，但降低了开关的效率。
　　
　　下图(b)所示的尖峰脉冲吸收电路，与下图(a)的区别是：不仅加装了VD2，而且增大了R2的阻值。这样C3通过内阻较小的VD2充电来吸收尖峰脉冲，C3通过阻值较大的R2放电，不但吸收了尖峰脉冲，而且降低了开关管VT1的损耗。
　　
　　下图(c)所示的尖峰脉冲吸收电路，与下图(b)的尖峰吸收电路工作原理相同，只是吸收电路安装于开关变压器初级线圈的两端，吸收效果相对要好一些。尖峰电压吸收电路易发生开路、失效故障，通常表面有变色现象，甚至裂纹，造成尖峰脉冲吸收失效，引发开关管被击穿。当发生开关管击穿故障时，应注意对尖峰吸收电路元件的检测。
