彩电低压电源失压检测电路

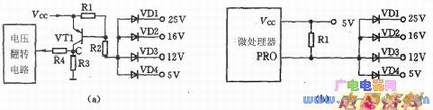

　　彩电低压失压检测如下图所示。该电路为多路欠压、失压检测电路，VD1、VD2、VD3、VD4为检测与隔离二极管，其负极分别接到各路被检测的电路中，下图(a)正极均通过R2接到检测管VT1的基极。当被检测的电源电压正常时，检测隔离二极管均反偏截止，检测管VT1基极为高电位，VT1O)NP型管）截止，其集电极无电压输出；当被检测电源发生开路造成失去电压或电路短路造成电压过低时，其相应的检测隔离二极管VD1、VD2、VD3、VD4之一导通，将检测管VT1的基极电压拉低，使VT1导通，集电极c有电压输出，通过隔离R4将电压加到电压翻转电路，致使保护电路动作，进入保护状态。
　　
　　下图(b)正极接的专用保护检测“PRO”引脚，当被检测的电源电压正常时，检测隔离二极管均反偏截止，微处理器“PRO”脚为高电位，微处理器判断电路正常，不采取保护措施；当被检测电源发生开路造成失去电压或负载电路短路造成电压过低时，其相应的检测隔离二极管VD1、VD2、VD3、VD4之一导通，将微处理器的“PRO”引脚电压拉低，微处理器根据“PRO”引脚变为低电位，来判断被检测电路发生失压故障，进入保护状态。
　　
　　下图(a)、(b)集电极c或微处理器的“PRO”引脚为测试点。正常时为VT1的集电极c为低，检测到失压故障时，集电极c变为高电平。微处理器的“PRO”引脚正常时为高电平，检测到失压故障时，变为低电平。
