笼型异步电动机的起动

　笼型异步电动机起动常用的几种方法
　　
　　(1)直接起动
　　
　　所谓直接起动，就是利用刀开关或接触器将电动机定子绕组直接接到额定的上，故又称全压起动，如下图所示。直接起动的优点是起动设备与操作都比较简单，其缺点就是起动大，起动转矩小。



　　
　　对于小容量笼型异步电动机，因电动机起动电流较小，且体积小、惯性小、起动快，一般说来，对电网和对电动机本身都不会造成影响。因此，可以直接起动，但必须根据的容量来限制直接起动电动机容量。
　　
　　在工程实践中，满足以下公式的，可直接起动。

　　
　　式中
　　
　　Ist-电动机的起动电流，A：
　　
　　Ie-电动机的额定电流，A；
　　
　　Pe-电动机的，kW;
　　
　　Se-电源的总容量，kVA。
　　
　　如果不能满足上式的要求，则必须采取限制起动电流的方式进行起动。
　　
　　一般中小型机床的电动机，其功率多数均在10kW以下，通常都可采用直接起动。
　　
　　2．降压起动
　　
　　对中、大型笼型异步电动机，可采用降压起动方法，即在起动时利用起动设备，使加在电动机定子绕组的电压降低，以限制起动电流。待电动机起动完毕，再恢复全压工作。但是降压起动的结果，会使起动转矩下降较多，因为起动转矩了与电源电压Ul的平方成正比。所以，降压起动只适用于在空载或轻载情况下起动电动机。下面介绍几种常用的降压起动方法。
　　
　　(1)定子串接起动
　　

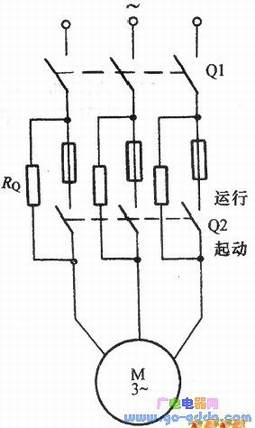

　　①定子电路中串接起动线路如下图所示。起动时，先合上电源隔离开关Q1，将Q2扳向“起动”位置，电动机即串入起动Ro起动。

　　
　　待转速接近稳定值时，将Q2扳向“运行”位置，Ro被切除，使电动机恢复正常工作情况。
　　
　　由于起动时，起动电流在Ro上产生一定电压降，使得加在定子绕组端的电压降低了，因此限制了起动电流。
