液晶彩电侧光式LED背光

　侧光式背光也称边光式或边缘式LED背光，它是将背光LED组合成条状，安放在液晶屏的四周、上下或左右两侧，也有的LED液晶彩电只在液晶屏的下部安装LED背光照明条（如下图所示），安装在液晶屏边上的LED条所发出的背光通过导光板将背光扩散到整个液晶屏。



　　
　　侧光式LED背光的主要优点是结构简单，可以制作超薄机型（市面上所有超薄液晶彩电都是使用侧光式LED背光结构），其主要缺点是背光在整个荧光屏上的均匀性不好，屏幕中心区域的亮度要稍微低于四周，容易因出现漏光现象（在环境较暗或屏幕显示暗场景图像时在液晶屏配置有LED背光条的部位出现由于背光泄漏而呈现泛白的现象），不容易实现动态区域调光。
　　
　　根据LED背光导光方式的不同，侧光式LED背光可分为以下几种配置方式。
　　

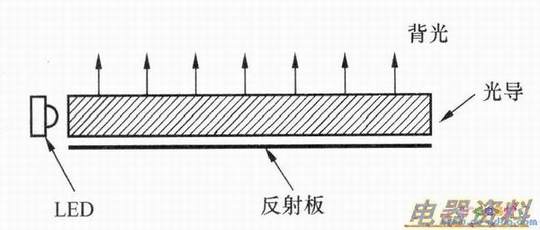

　　(1)常规侧光式LED背光下图所示为常规侧光式LED背光配置示意图，LED光条发出的光线直接射入导广板，导光板将背光扩散到整个液晶屏。这种背光配置方式在FL背光液晶彩电中也使用。

　　

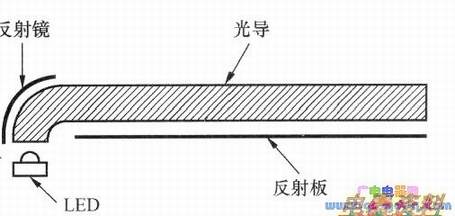

　　(2)斜角侧光式LED背光下图所示为斜角式侧光LED背光配置示意图，LED背光条发出的背光经过反射斜角后再由光导板均匀传送的整个液晶屏。
