等离子彩电模拟解码电路

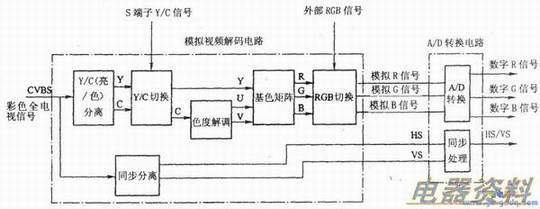

　　彩电模拟视频就是对输入的视频信号先进行Y/C(亮/色)分离，再将色度C信号分离出U(B-Y)和V(R-Y)信号，最后在矩阵中与亮度信号Y进行计算，以获得模拟的RGB信号，再送到外部转换电路，将模拟信号转换为数字信号。下图所示为模拟解码电路的工作示意图。

　模拟解码电路的工作过程：出的彩色全电视信号CVBS送到模拟视频解码电路，在模拟解码电路中，CVBS信号送到Y/C（亮/色）分离电路后，将亮度信号Y和色度信号C分离，分离后的Y、C信号送到Y/C切换电路，与输入的Y、C信号切换后，Y信号送到基色矩阵电路；C信号送到色度解调电路，解调出两个色差信号U(B-Y)和V(R-Y)也送到基色矩阵电路。在基色矩阵电路中，Y、U(B-Y)、V(R-Y)三个信号进行运算处理，产生RGB信号，送到RGB切换开关电路，与外部RGB信号（如字符信号）进行切换后，送到外部A/D转换电路，将模拟的RGB信号转换为数字RGB信号，再送到后面的去隔行处理电路。

　彩电采用的模拟解码芯片有多种，常用的有：TB1274AF、TDA9321、TDA12029、TDA15063等。其中，TDA12029、TDA15063为超级芯片，其内部不但集成有解码电路，而且还具有MCU的功能。
