液晶显示屏的显示与采光方式

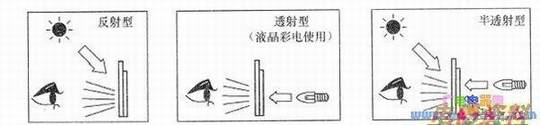

　液晶显示屏有3种显示方式：反射型、透射型和半透射型，如下图所示。反射型液晶显示屏是利用外界光线进行显示，具有节能、省电的优点，TN液晶器件一般工作在反射型。
　　
　　反射型液晶显示屏的底偏光片后面加了一块反射板，一般在户外和光线良好的办公室使用。
　　
　　透射型液晶显示屏的底偏光片是全透偏光片，它需要使用背光源，可工作在没有光线或光线差的环境中，、液晶彩电采用的就是这种方式。半透射型液晶显示屏处于以上两者之间，底偏光片能部分反光，一般也带背光源。光线好的时候，可关掉背光源；光线差时，需要点亮背光源。

　　因为液晶显示屏是被动型显示器件，它本身不会发光，是靠外界光实现显示的，外界光是液晶显示屏进行显示的前提条件。液晶显示屏的采光技术分为自然光采光技术和外光源设置技术。而外光源设置上，又有背光源、前光源和投影光源3类技术，其中，液晶彩电采用的是背光源采光技术。
　　
　　(1)背光源的任务
　　
　　透射型和半透射型液晶显示屏一般都需要加背光源，背光源的任务主要有两点：一是使液晶显示屏无论在有无外界光的环境下都能使用；二是提高背景光亮度，改善显示效果。
　　
　　(2)背光源的分类
　　
　　常用的背光源主要有FL、和EL3种。
　　
　　CCFL背光源也称冷阴极荧光管背光源，是液晶显示器、液晶彩电应用最为广泛的一种背光源，它由冷阴极荧光管发光，通过散射器将光均匀分散在液晶显示屏的视窗区。CCFL．背光源能够提供能耗低、光亮强的白光，具有成本低、效率高、寿命长、工作稳定、亮度调节简单、技术成熟等优点，但CCFL需要一个来供应600～1000V的交流，且亮度不够均匀。
　　
　　LED背光源是一种背光源，具有驱动低、体积小、重量轻、寿命长、显色和调光性能好、耐震动、色温变化时不易产生视觉误差等优点。目前．LED背光源已在部分液晶彩电中得到了一定的应用，且具有广阔的发展前景。
　　
　　EL背光源是电致发光背光源，具有厚度薄、重量轻、功耗低、发光均匀等优点，具有不同的颜色，但最常用的是白光背光。和CCFL相比，EL只需80～110V交流电压即可工作。
　　
　　目前，EL主要用于4英寸以下小尺寸液晶显示，如手机、PDA、游戏机等，在液晶彩电中还未得到应用。
