HS-2200S系列软启动固体继电器结构与原理

　软启动固体的内部结构比普通固体继电器要复杂得多。它包括七个主要部分：
　　

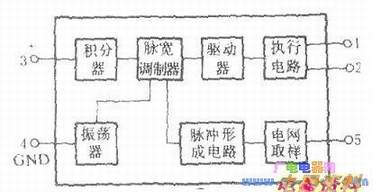

　　信号积分器、、电网信号取样、脉冲形成电路、脉宽、驱动器和执行开关部分。其示意图如下图所示。积分器对控制信号进行线性积分，它决定软启动的时间长短。振荡器输入一个矩齿波信号给脉宽器。电网取样电路从电网电压中取出50的脉冲信号，同时完成电网与控制电路的隔离。电压比较器对从取样电路送来的不规则信号进行比较和整形，再输出给脉宽调制器。脉宽调制器综合多路信号，输出宽度随时间变化的方波脉冲信号给驱动器。驱动器根据不同宽度的方波信号驱动执行电路，同时实现输入与输出端的隔离。执行部分完成具体的开关工作，内部包含RC吸收回路。

　　

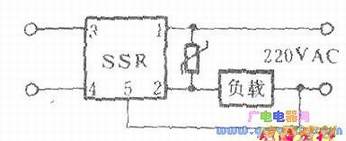

　　软启动固体继电器与的连接如下图所示。它与电网连通后，一般使用一个机械开关，但这时软启动固体继电器并不工作。一旦输入控制信号（一般为12V直流），软启动继电器才开始工作，它随时间从O角开始调制电网电压的导通角，逐渐到达180度，负载电压相应地逐渐增大。

　　

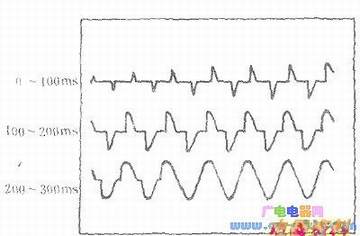

　　当导通角到达1804时，软启动过程完成，这时负载得到的是完整的正弦电压。因为负载电压是从小到大逐渐加上，所以负载上无浪涌产生，同时稳定了电网的电流和电压。此过程波形见下图。
