利用拨码开关直接驱动继电器

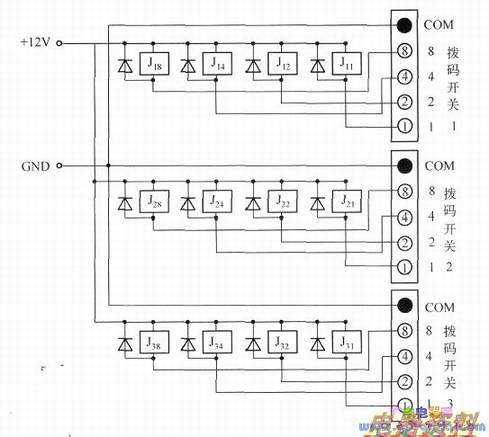

　　利用拨码开关直接驱动激磁线圈是最简单的数字控制的解决方案，以高电位为“1”的正逻辑为例，拨码开关直接驱动继电器激磁线圈的原理如下图所示。

　图中，可以选择1N4148．继电器激磁线圈的额定为12V。拨码开关的COM端接到的GND端，这样被选中的继电器激磁线圈就可以得电。电压应与继电器激磁线圈的额定电压一致，如12V的继电器激磁线圈，需要12V的电源电压激励才能可靠地得到受控关系。
　　
　　除了需要注意继电器激磁线圈的额定电压外，还需要注意的是，继电器激磁线圈存在比较大的量，在切断继电器激磁线圈的过程中，继电器激磁线圈的将释放储能，释放的储能将集中在拨码开关的由闭合转换到断开的触点之间，所以可能会烧坏该触点。因此，需要在继电器激磁线圈两端并接续流二极管，为激磁线圈的电感提供继续流动的回路，直到能量完全释放。由于继电器的激磁线圈的电流比较小，所以可以选用小信号二极管1N4148或者最常用的1A普通整流二极管1N4000系列中的任一型号。
　　
　　切记！这个续流二极管绝对不能接反，一定要按图中标注的极性连接，否则，在开关选中时，电源会通过接错极性的续流二极管、拨码开关的触点形成短路！
