常用的功能电路工作点的分析方法

　　本文将常用的功能工作点的分析方法进行整理，以供同行探讨和参考。

　一、小信号放大电路中交流信号对工作点没有影响
　　
　　右图为分压偏置放大器，由于三极管工作点设置在线中间，交流小信号对的工作没有影响。所以在放大电路中，只能依靠判断发射极正偏、集电极反偏及交流信号是否正常来判断电路的工作情况。

　二、工作正常时基极和发射极的电位会发生变化
　　
　　左图所示为正弦波振荡电路，振荡器起振后，强烈的正反馈使晶体三极管进入开关状态，此时的晶体管基极和发射极电位会发生一些变化。这种变化与晶体管的工作点有关系：

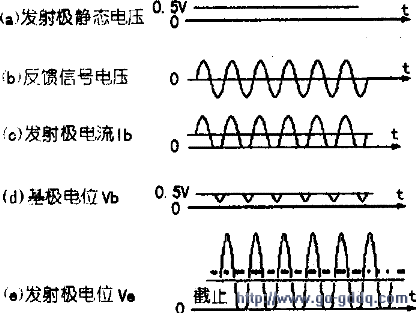

　1.若晶体管的工作点设置偏低（上图a），  正反馈信号（上图b）的正半波完全通过发射结，负半波部分不能通过发射结（上图c），使基极电位（Vb）的降低（上图 d）。同时由于交流信号负半波部分截止、正半波完全导通。使集电极（）有效值增加。发射极电流（Ie）有效值增加。发射极电位（Ve）升高（上图e）。所以Ube=Vb—Ve降低。

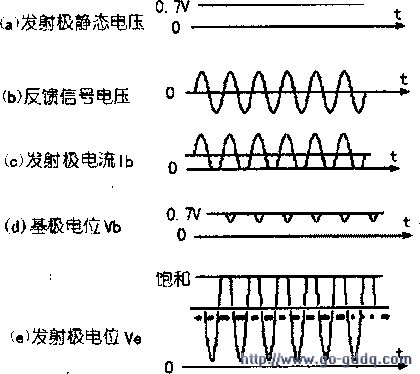

　2.若晶体管工作点设置偏高（中图 a），强烈的正反馈信号（中图b）的正半波完全通过发射结。负半波部分不能通过发射结（中图c），使基极电位（Vb）的有效值降低（中图d）。但交流信号正半波部分使三极管饱和、负半波导通。使集电极电流（Ic）有效值减小。发射极电流（Ie）有效值减小（Ie=Ib+Ic。且Ie》Ib），发射极电位（Ve）降低（中图e），所以U13e=Vb—Ve升高。

　在维修振荡电路时，这种工作点的变化。常作为判断振荡器是否正常工作的重要依据。

　三、CRT电视机行输出管基极电位的变化
　　

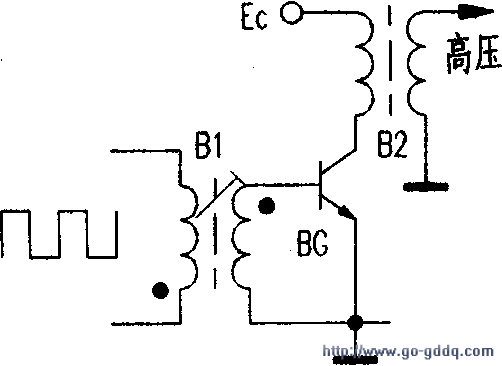

　　下图为电视机行输出电路，行激励给基极提供脉冲，正半波大部分通过发射结，负半波完全截止。所以行输出管基极电位的有效值为负压。

　并联式基极的电位与行输出管基极的电位一样，都为负压，这也是判断该电路正常工作与否的关键电压。

　通过以上的举例分析，大家不难看出交流信号对晶体管工作点的影响。恰恰成为我们检修电路的重要参考，同时清晰地将原理分析进行整理。能够快速地帮助我们通过故障电路的测试锁定故障部位。
