几款常用的电源相序测试法

　　不少机械设备提示不允许反转。为预防万一，必须确保第一次接入时转向就正确，因此必须测的相序。常用测相序的方法如下。
　　
　　1．采用新电机测试。
　　
　　用未经修理过的电机测试（修理过的电机接线盒的标号可能不能正确对应）．给3根电源相线分别赋以l、2、3标号，将新电机接线盒中U接电源线l、V接电源线2、W接电源线3．若电机正转（站在轴伸端看转轴，顺时针旋转方向为正转）．则电源线l为U，2为V，3为W。如反转，则调换任两相线再测。
　　
　　2．用示波器观察的。
　　
　　3．采用相序器测试。
　　
　　由于前两种方法受条件限制，决定采用第三种方法。从网络搜索“简易相序测试法”词条，几乎打开所有对象都需要条件：必须已经注册并有“积分”．或必须先付款。无奈．搬出《电工手册》，好不容易在第9-97页查到“相序器”（见附录复印件，但怀疑C的量偏小）。该资料指出，通电时，接的相设为U．则灯较亮的相必定为V。
　　
　　15W220v白炽灯的热为R=220的平方/15=3227(Ω)当电容C选择0.1μF时．C的为Xc=1／（2πfC）=31847(Ω)经粗略计算．电容C的电容量值过小，约为白炽灯热的10倍．其移相作用几乎可以忽略，因此该手册给出的相序器的两个白炽灯的亮度相差微小．测试灵敏度不高。
　　

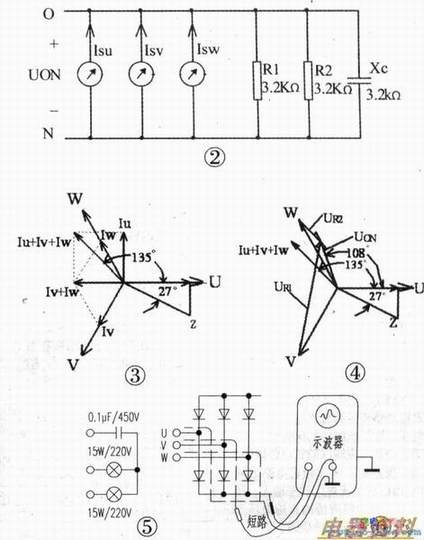

　　改正后的原理图见图1．电容量的正确值应该是lμF／630v。为慎重起见，笔者作了如下验证类相序测试器的正确性，参看图2。图见图3，R1、R2端电压相量图见图4。
　　
　　为方便分析，选C的工频容抗约等于15W灯的热阻，C约为lμF(3185Ω)。

　　从图4可以看出，端电压IUR1｜>IUR2｜，即V相白炽灯的端电压绝对值IUR1｜（幅度）远比W相的白炽灯端电压IUR2｜大，所以V相的白炽灯的确要比W相的白炽灯更亮。
　　
　　必须指出，由于相序器通电时，两灯的亮度不同，其热阻也不同，W相的白炽灯热阻小，将使分辨灵敏度降低。为此，可用大功率电阻替代白炽灯，电容的工频容抗应约等于大功率电阻阻值。用电压表测试电阻两端电压高低以找出V相。
　　
　　几点说明：
　　
　　(l)相序器：由一个电容和两个灯泡接成星形构成相序器（如图5）。假定接电容的为U相，则灯泡稍亮的便为V相，灯泡稍暗的便为W相。
　　
　　(2)总电源进线的三相相序在理相调整以后不能搞错，否则不能正常工作。因此在改动电源进线的时侯，必须先检验相序。
　　
　　(3)-般的示波器信号输入端有一端是接地的，即接示波器的机壳，所以在用示波器观察波形时，应仔细分析观察点是否与“地”有电的联系，以免由于短路而损坏晶闸管。如图6所示的错误的测量方法会引起意外的事故，此时，示波器机壳不能接地，并在安放时将示波器机壳与地可靠绝缘。有些示波嚣信号输入端两端均不接地，也可避免这个问题。
