笔记本电脑主板基本电路结构

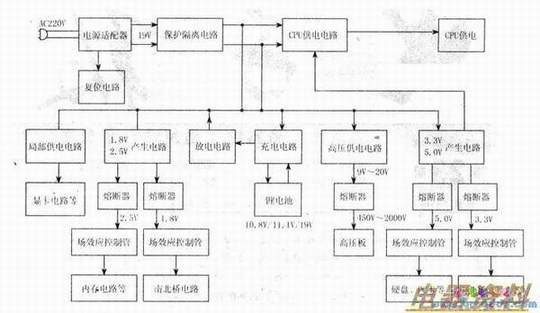

　供电是保证笔记本电脑正常工作的最基本条件，可以说绝大多数的故障维修都是先从人手的。下图是最常见的笔记本电脑主板电源供电电路结构原理，通过这个方框图显示的供电关系，我们可以看到在电源输出的是19V（不同的笔记本其适配器输出电压有所区别），该电压经主板上的保护隔I离电路后加到各分支电路，如常见的1.8V、2.5V、3.3V、Sv、以及9V—20V的高压驱动、CPU供电和锂电池充电等供电。在检测时．即可对应主板相关电路测试各点电压，根据异常电压来判断是哪个供电分支电路出现问题．然后进一步对异常电路作压缩范围的测试，直到排查产生故障的元器件和线路．最终恢复各电路的正常供电。
