笔记本电脑基本组成及主板电路结构

　笔记本电脑的基本组成和主板结构原理，一般可以通过方框图来认识。
　　

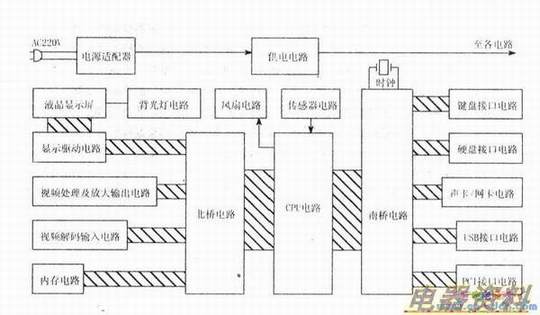

　　从下图中我们可以看出主板在电脑中的结构位置，以及关联电路，这对分析、判断、压缩故障是很有帮助的。简要的说，主板的核心是CPU、南桥和北桥．其中南桥属于低速低频电路，与硬盘、光驱、设置、USB设备等电路关联：而北桥则属于高速高频电路，与硬件中的CPU、显示驱动、内存等电路关联。主板连接方面也体现了电路特性，如南桥连接有声卡／网卡、键盘，、USB、PCI等控制器件及相关电路；北桥还连接有显示屏驱动、Video视频、高清HDMI处理，以及内存等电路；CPU是通过相关电路与南桥、北桥有着共同的连接关系。了解了方框图，并对应实物主板弄清具体电路走线、元件作用等要素，掌握的越熟，那么维修主板的成功机率就会越高。
