数码放大器的基本工作原理

　顾名思义，音响数码放大器只能将代表声音的数码信号放大，那么，又是如伺将声音信号变成数码信号的呢？大家知道，所谓数码实际就是“0”和“1”，它是以1或0的排列间隔代表声音的大小（即），如下图所示。图中，当音量越大（正弦波往上升）时，1的排列就越多(0就越少)，看上去l的间隔就越小。反之，当音量越小（正弦波往下降）时，1的排列就越少（O就越多），看上去1的间隔就越大。这样，就把代表声音大小的模拟信号变成了幅度不变、但却按信号强弱疏密排列的数字信号，即( )脉冲宽度信号。

　　

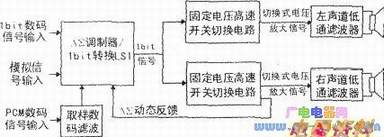

　　从目前情况看，数码放大器主要分日本、欧美两大派系。日本主要以Sharp为代表，主要产品为SM-SXxxx系列，方框图见下图。该系列放大器有模拟信号、数码信号两种输入方式。如果输入的是模拟信号，则输入信号会直接经△∑/lbit转换LSI电路将模拟信号转换为lbit数码信号，如果输入的是数码信号．则先要经过一个数码取样，滤掉相关无用信号后才能进入△∑调制器，lbit转换LSI电路，并转换为lbit数码信号。如果输入的是lbit数码信号，则可直接通过△∑调制器/lbit转换LSI电路。从△∑调制器/lbit转换LSI电路送出的lbit数码信号被送入一个固定的高速切换开关电路进行切换，开关电路从吸取能量使信号得到放大，被放大的数码信号一小部分被作为取样信号送回△∑调制器/lbit转换ISI电路．以随时校正其工作状态。余下大部分被送入低通，滤掉高于100k的高频开关信号，让低于100kHz的开关信号电压去推动发声。

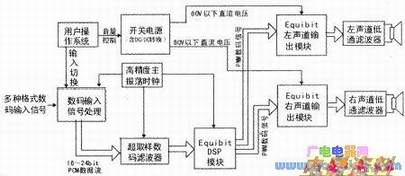

　　欧美主要以TacT Audio为代表，主要产品为Millenniumxxx系列，电路方框图见下图。该系列放大器输人为不同格式数码信号，这些不同格式的数码信号进入数码输入处理部分后，均被转换为16hit—24bit的PCM数据流。接下来该数据流被送，人一个受主振荡时钟控制的数码器，将与信号无关的杂波数据滤掉，再送人一个名为Equibit 的模块。该模块的主要任务是将PCM数码信号转换为PWM数码信号，被转换的PWM数码信号分别被送入左右声道输出模块，输出模块则借肋PWM数码信号产生高速大功率的开与关从吸取能量．从而使声音信号得到放大。被放大的数码信号经低通滤波器滤去60 kHz及以上高频开关信号后，让低于60kHz的开关信号电压去推动扬声器发声。
　　
　　由上述可以看出，Sharp与TacT Audio数码放大器还是有一定区别的：
　　
　　(1)Sharp是使用固定电压控制高速开关切换电压进行能量转换，而TacT Audio高速开关切换电压则是用变化的输入信号电压进行控制的。
　　
　　(2)Sharp有负反馈，而TacT Audio则没有。
　　
　　(3)Sharp能输入模拟信号，而TacT Audio则必须依赖模块升级或外接信号变换器才能输入模拟信号。
　　
　　但它们有一点却是相同的，即均是通过高速开关切换电压从电源吸取能量去推动扬声器发声。
