电源变压器

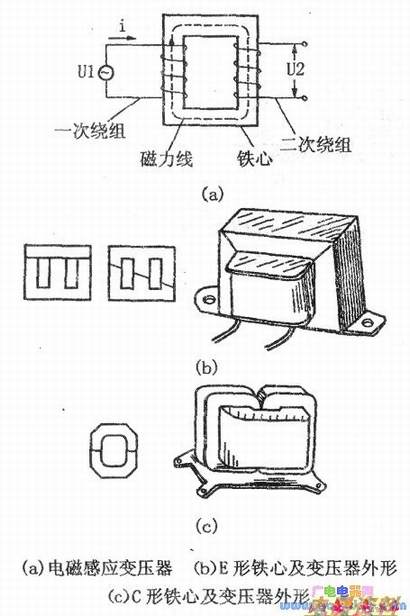

　　是一种低频降压变压器，即把220V交流变换成适合需用的低压电压。一、二次绕组是用漆包线绕在绝缘骨架上，再将绕组穿在用铁心上，制成变压器。当一次绕组加上220V交变电压时，一次绕组中有交变，即产生交变，将铁心磁化，这时二次绕组切割磁力线产生感应（交流电压），如下图(a)所示。
　　
　　电源变压器的线圈又称为绕组，它由一个一次绕组和一个或几个二次绕组组成。一次绕组导线细，匝数多，而二次绕组用的导线粗，匝数少。
　　
　　电源变压器按铁心形状可分为“E”形、"C”形和环形电源变压器。“E”形电源变压器的铁心是用硅钢片交叠而成，优点是成本低廉，但磁路中的气隙较大，效率较低。“C”形电源变压器的铁心是用两块形状相同的“C”形铁心（由冷轧硅钢带制成）对插而成，磁路中气隙较小，性能有所提高。环形电源变压器的铁心是用冷轧硅钢带卷绕而成，磁路中无气隙，漏磁较小，工作时电较小。
　　
　　常用变压器的结构外形如下图(b)、(c)所示。
