DTMF双音频信号自动控制电路原理

　(1)什么是DTMF双音频信号
　　
　　DTMF双音频信号有16个，分别由4个高频信号和4个低频信号组合而成，例如数字“1”由高频组的1209与低频组的697Hz组成，接收时需使用专用，只有信号同时包含这两种特定的信号，才能被确认；这样就实现了对干扰信号的有效抑制，确保了电路在强干扰条件下的可靠工作。程控电话使用了16个信号中的12个。程控电话使用双音频信号进行拨号和其它功能的控制。
　　

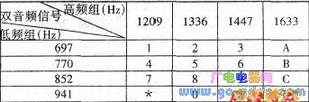

　　下表为DTMF双音频信号表。

　　(2)如何得到双音频信号
　　
　　可利用专用产生TDMF信号，也可利用电话机中产生的双音频信号。
　　
　　(3)如何将双音频信号解码
　　
　　可利用专用；如果仅对其中少数编码进行结码，也可以利用4046电路组成特定双音频信号解码器。原理是用两个4046锁相环电路组成两个选频开关，分别对双音频信号中的一种进行选频；然后再用与门电路将接收的控制信号合成，只有当两路信号都通过时，与门电路才有输出信号。
　　
　　(4)利用双音频信号实现遥控开关
　　
　　随着电话的普及，人们可以利用电话对家中的电器进行遥控。比较简便可靠的方法就是利用双音频信号发出特定的控制码，然后通过解码电路将控制信号输出，从而达到控制远距离电器的目的。
　　
　　采用2组4046锁相环电路，就可以对1种TDMF信号进行解码。
