放大器要用到的ADC的重要特性是什么？

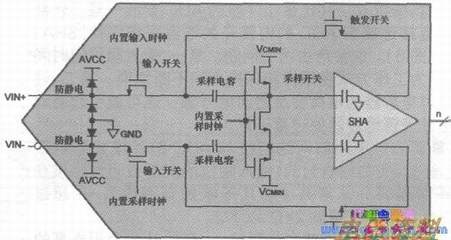

    目前流行的开关ADC没有内置的输入，所以其功耗比带缓冲器的ADC要低一些。外部信号源直接连接到ADC的内置开关采样保持(SHA)（见下图）。这会产生两个问题。第一，随时间变化，因为工作方式在采样和保持之间不断切换。第二，注入到采样电容器的电荷会反射回信号源；这可能引起驱动电路里的无源的过渡延迟。

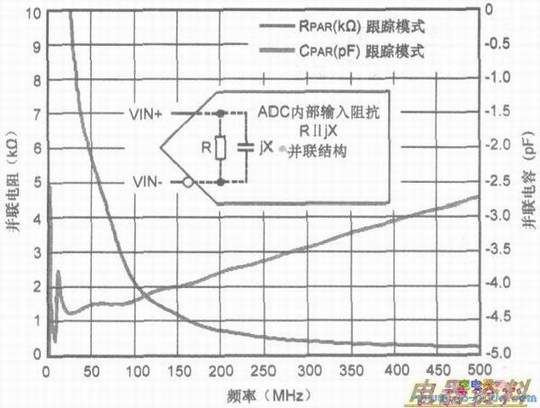

重要的是把外部网络与ADC跟踪模式，见下图。正如你看到的，输入阻抗的实部或阻性阻抗在低频段（基带）非常高（在几千欧姆范围内），在超过100M的频段下降到2kΩ以下。

输入阻抗的虚部或容性阻抗，一开始从一个相当高的容性，然后在高频段减小大约3pF(见右边纵坐标)。要匹配这样的输入阻抗是一个相当具有挑战性的设计问题，尤其是在高于100MHz的情况下。

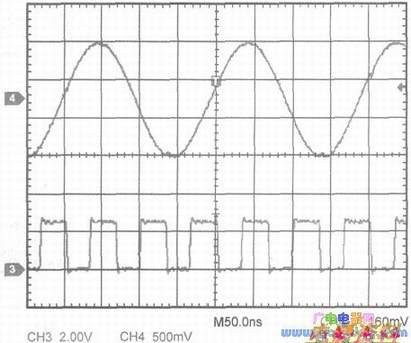

上图和下图中的波形示出了差分输入信号的优势。上图中示出的ADC的单端输入波形看起来很差。但是，下图明了单端输入波形受到的干扰几乎完全是由于共模的影响。

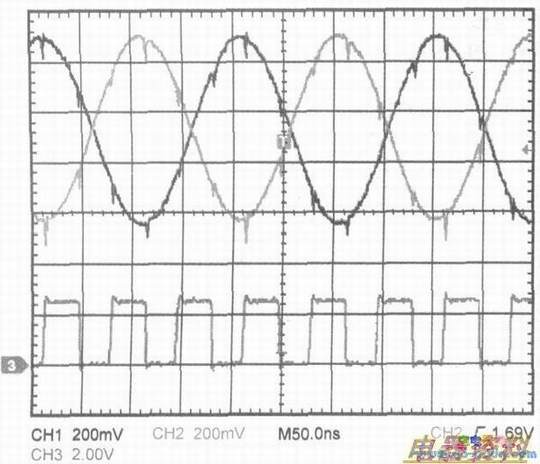

见ADC的差分输入（见上图），我们可以看到输入信号干净多了。与时钟相关的尖峰干扰消失了。差分信号固有的共模抑制特性能够消除共模，包括来自、数字源和电荷注入引起的共模噪声。

带输入缓冲器的ADC比较容易理解和使用。输入源阻抗固定。缓冲器由组成，它以低阻抗驱动ADC，所以大大地减少了注入电荷和开关管引起的尖峰。与带开关电容的ADC不同，输入阻抗在模拟输入内变化很小，所以选择合适的驱动电路相对容易一些。带缓冲器的ADC特别适合于高线性、低噪声应用；它唯一的缺点是由于它自身的功导致ADC总功耗增加。
