液晶彩电交流抗干扰电路

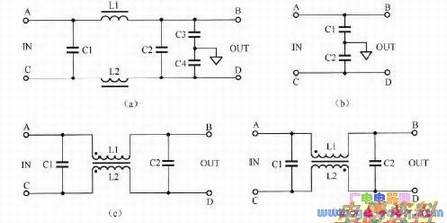

　液晶彩电交流抗干扰的作用是滤除市电电网中的高频干扰，以免市电电网中的高频干扰影响液晶彩电的正常工作，同时还可滤除产生的高频干扰，以免影响其他用电设备的正常工作。常用交流抗干扰电路如下图所示。
　　
　　在图(a)所示电路中，L1、L2是，C1、C2及C3、C4是高频。由于互感L1、L2在交流通过时，其磁芯中因产生的方向相反而抵消，所以量较小，而对于交流电输入回路与地之间的共模呈现较大的量，可对共模干扰有效地吸收。C1、C2用于滤除差模干扰。C3、C4组成共模滤波器，滤除共模干扰。图(b)所示电路仅为共模滤波电路。图(C)、图(d)所示电路中，除了未设置C3、C4组成的共模滤波器，其他与图(a)所示电路相同。
