液晶显示器电源电路结构

　主要产生+5V、+12V的工作。其中，+5V电压主要为主板逻辑电路、操作面板指示灯等提供工作电压；+12V电压主要为高压板、驱动板等提供工作电压。
　　

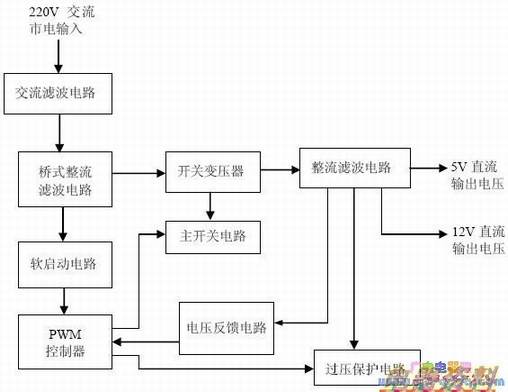

　　电路主要由电路、桥式整流滤波电路、主开关电路、开关、整流滤波电路、保护电路、软启动电路、控制器等组成。如下图所示为液晶显示器电源电路方框图。



　　其中，交流滤波电路的作用是消除市电中的高频干扰（线性滤波电路一般由、和组成）；桥式整流滤波电路的作用是将220V交流电变成310V左右的直流电；开关电路的作用是将310V左右的直流电通过开关管和开关变压器后，变成不同幅度的脉冲电压；整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成需要的基本电压5V和12V；过压保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或损坏；PWM控制器的作用是控制开关管的切换，根据保护电路的反馈电压控制电路。
