波纹管式温控器

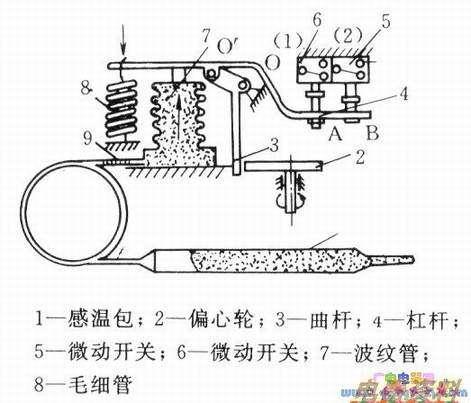

　波纹管式温控器由感温包、波纹管、偏心轮、微动开关等组成，结构如下图所示。在正常情况下，温控器触点与压缩机控制回路相连，触点动作由波纹管和毛细管共同控制，即波纹管作用于弹簧，而弹簧的弹力由温控旋钮控制。感温包安装在空调器室内进风口，当室内温度高于设定值时，波纹管中感温剂压力增高，使波纹管伸长并克服弹簧的弹力将触点接通，此时压缩机运转；当室内温度降至设定值以下时，感温包内气体收缩压力降低，波纹管与弹簧使触点断开，从而切断压缩机控制回路，压缩机停止运转。此类温控器主要用于防冷风与除霜，与其它温控器的区别只是控制温度不同而已。
