LCD显示屏控制驱动电路结构

　液晶面板控制驱动是控制器对液晶显示模块的接口。控制驱动电路的主要功能就是实现在显示时序信号的控制下显示数据信号的格式转换输出。
　　

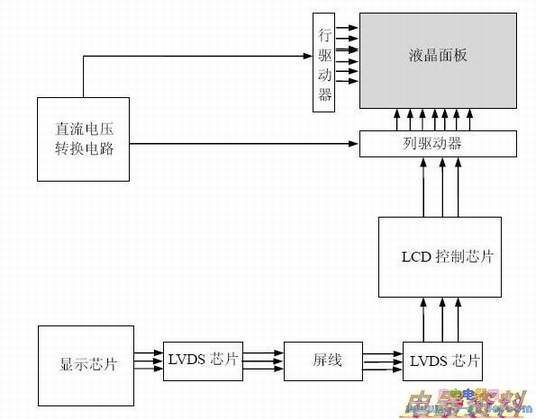

　　控制驱动电路主要由LCD控制芯片、LVDS芯片、时序信号控制芯片、列驱动器、行驱动器、直流转换电路等组成。下图所示为控制驱动电路组成框图。



　　图中，LCD控制器的作用是产生基础时钟，提供给显示时序电路；显示时序电路产生显示时序脉冲序列，提供给驱动系统。这些时序作为控制脉冲向液晶显示驱动系统输出，也作为显示数据传输的同步信号，控制数据传输通道。
　　
　　行驱动器的作用是根据送出的波形依序将每一行的薄膜（TFT）打开。
　　
　　列驱动器的作用是当行驱动器将液晶显示屏上一行一行的薄膜晶体管打开时，将位于液晶显示屏上的液晶与存储，充电到所需要的灰阶电压，显示不同的灰阶。
　　
　　直流电压转换电路即驱动（DC-DC）电路，其作用是将逻辑转换成负电源，为液晶分子提供驱动电压。由于液晶可以等效成一个电容，属于电压型驱动，耗较小，所以DC-DC变换器所需的工作电流比较小，可以直接使用驱动。
