液晶面板的同步信号模式与定时

　液晶彩电主板上的SCALER（缩放）通过输出接口电路向液晶面板传送信号，常见的输出接口包括TTL、LVDS、TMDS、RSDS及TCON共5种，在液晶彩电中，主要采用TTL和LVDS接口。在TTL、LVDS这两种接口中，包括的信号主要有：RGB数据信号、时钟信号DCLK、行同步信号HS、场同步信号vs及有效显示数据选通信号DE。所有液晶面板都需要输入RGB数据和像素时钟DCLK，但其使用同步信号的方式却不同。

　因为有效显示数据选通信号DE中包含有行、场定时信息，它有着类似行、场复合同步信号的作用，而行同步信号HS、场同步信号VS属于分离同步信号。因此液晶面板同步信号使用方式可分为两种：一种是仅使用DE信号（常称之为DE ONLY模式）；第二种是同时使用DE、HS、VS信号作为同步信号。有的液晶面板设有同步信号类型选择端子，在同步类型选择信号的控制下，可选择使用DE ONLY同步信号模式或者DE/HS/VS同步信号模式。

　1．液晶面板的OE ONLY同步信号模式
　　
　　这种液晶面板不需要输入行同步信号HS和场同步信号VS，只需要输入DE作为同步信号使用即能正常工作。当液晶面板使用DE ONLY同步信号模式时，其行同步信号输入端和场同步信号输入端一般都需要接低，否则液晶面板不能正常工作。

　2．液晶面板的DE/HS/VS同步信号模式
　　
　　这种液晶面板需要同时输入有效显示数据选通信号DE、行同步信号HS、场同步信号VS才能正常工作。

　3．液晶面板单像素/奇偶像素数据输入模式及信号定时
　　

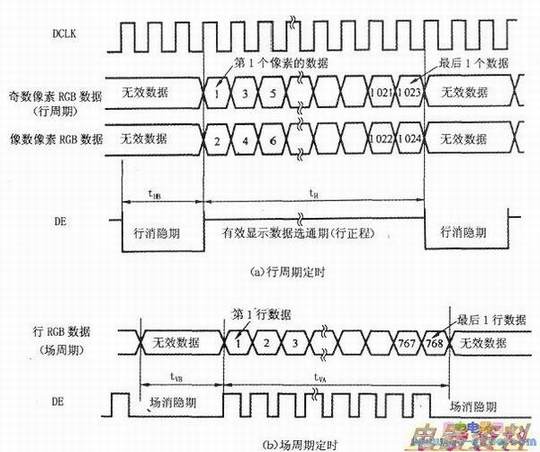

　　液晶彩电SCALER电路向液晶面板传送RGB数据信号的方式有两种：一种为单像素方式（单路方式）；另一种为奇偶双像素方式（双路方式），将RGB数据分为奇数像素和偶数像素两路向液晶面板传送。下图以使用DE ONLY同步信号模式为例给出了双像素（双路）RGB数据传送方式各信号之间的定时关系图。
