用“同一端点法”判断串联/并联反馈和电压/电流反馈

　判断反馈是串联、并联反馈和、反馈并无先后顺序，二者也无什么因果关系，因为二者在分析时，着眼点不同，串联、并联反馈是从放大器的输入端着手分析的，而电压、电流反馈是看放大器的输出端着手分析的如下图所示。





　(1)区分串联、并联反馈是看放大器输入端U．和反馈输出端Ufo的关系。判断方法：反馈信号的输出端Ufo与放大器的输入端U1交于同一端为并联反馈；若不交于同一端为串联反馈。

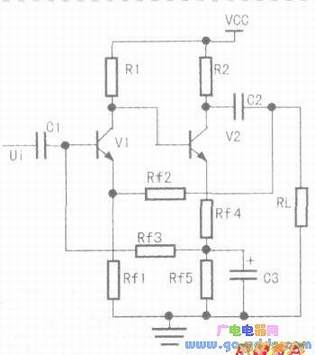

　下图中Rfl是V1级的反馈元件，反馈信号与输入信号Ui不交于同一端点故Rfl引入的是Vl级的串联反馈，同样的Rf4和Rf5引入的是V2级的串联反馈，Rf2引入的是级间串联反馈，Rf3引入的反馈信号Ufo与输入信号Ui都交于V1的基极(C1对Ui来说可视为短路)，故Rf3引入的是级间并联反馈。

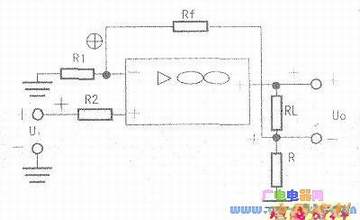

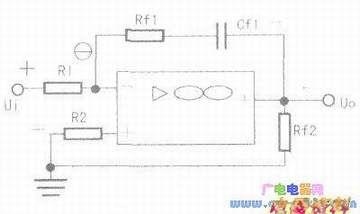

　上图中Rfl、Cfl引入的反馈信号与输入信号Ui交于运算放大器的输入端，所以引入的是并联反馈；Rf2引入的是串联反馈。中图中Rf引入的是并联反馈。下图中Rf引入的是串联反馈。

　(2)区分电压、电流反馈是看放大器的输出端Uo与反馈电路的输入端Ufi的关系。判断方法是：

　若信号输出端Uo与反馈信号输入端Ufi交于同一端（隔直视为短路）为电压反馈；反之，Uo与Ufi若不交于同一端为电流反馈。

　Rf2经输出C2（这里兼作隔直电容，视为短路），交于V2集电极，Ufi和Uo则视为均交于V2的集电极，故Rf2引入的是电压反馈。

　Vl、V2均为集电极输出，故Rfl引入的是V1级的电流反馈，Rf4和Rf5引入的是V2级的电流反馈，Rf2引入的是级间电压反馈，Rf3引入的是级间电流反馈。

　上图Rfl、Cfl引入的是电压反馈；Rf2引入的也是电压反馈。

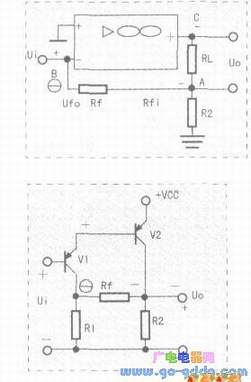

　中图中放大器的输出端是C点，RL接在C点和A点间，A点是RL信号的另一个取出点，但不是放大器的输出端，而反馈信号Ufi的取出端A点不与放大器的输出端交于同一点C，故Rf引入的是电流反馈。

　下图中Rf引入的是电压反馈。
