用“同一端点法”判断正/负反馈

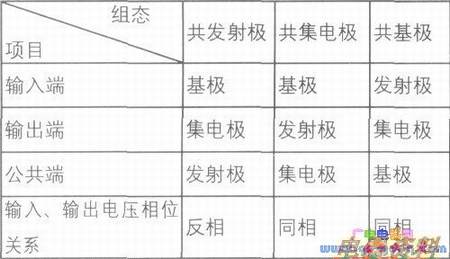

　判断正负反馈远比判断串并联反馈和反馈难，这里使用传统的电压瞬时极性法。为了得出一般性的规律，应该掌握必要的知识。对于三极管，要掌握三种组态放大电路的基本特点，见下表。

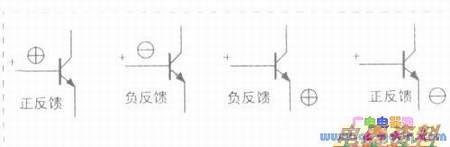

　　对于NPN型管，输入信号电压瞬时极性用+表示，反馈电压极性见圆圈内所示，常见的有4种情况见下图，对应的反馈极性也可以判断出来：

　　分析下图可以得出判断正负反馈的一般规律：

　　用电压瞬时极性法后，输入信号Ui与反馈信号输出端Ufo交于同一极（或同一端）时，极性相同为正反馈，极性相反为负反馈；若不交于同一极（或同一端），极性相同的为负反馈，极性相反的为正反馈。对于运放来说，输入端的电压瞬时极性与输出端的相同，输入端的电压瞬间极性与输出端相反。注：隔直视为短路，并且和一样不改变电压的瞬时极性。

　　只要找出了反馈元件，用笔者的方法很容易就判断出正负反馈。该法不用管是串联反馈还是并联反馈

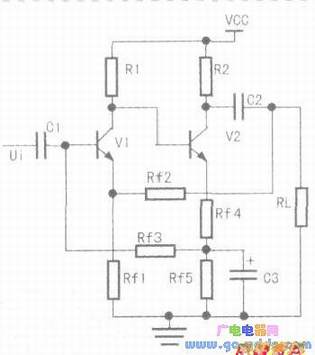

　　下图中Rfl引入的是V1级负反馈，Rf4和Rf5引入的是V2级的负反馈，Rf2和Rf3引入的都是级间负反馈。

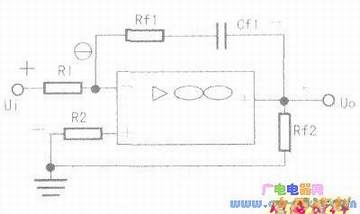

　　下图（反馈电压极性为圆圈内所示，输入信号电压瞬时极性为+）中Rfl、Cfl引入的是负反馈：Rf2引入的是正反馈。



　　下图用传统的方法判断比较难，根据所标电压瞬时极性，用笔者的方法则很容易判断：Rf引入的是正反馈。
