D类功率放大器的调制原理

　如何使一个只能产生方波的开关器件再现音乐中多种多样的波形呢？最广泛使用的就是脉宽()技术，其中矩形波的占空比与音频信号的成正比。

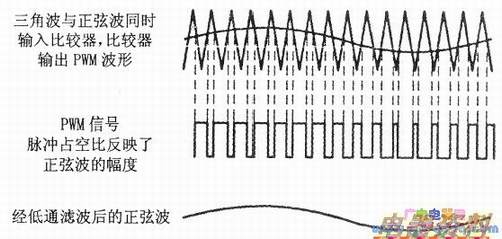

　通过与一个高频三角波或锯齿波比较，可以很容易地将模拟输入转换为PWM信号，PWM信号波形放大后，通过低通产生平滑的正弦波输出，如下图所示。

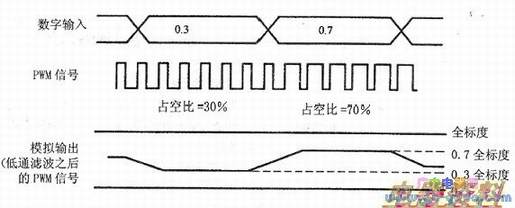

　　另外，从CD和DVD光盘到数字广播和，当今大多数的音频媒体格式都是数字的，在进行D类放大之前，不应将其转换为模拟信号，应在数字域将信号变换为PWM（脉冲宽度调制）信号。下图所示为数字音频信号转换成PWM信号的原理示意图。
