实现交流接触器直流操作的方法

　　通常用以下两种方法来实现的直流操作。

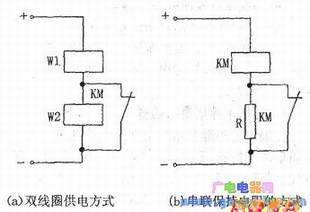

　1．降低线圈保持的方法（见下图）
　　
　　降低线圈保持电流的方法有两种：一种是双线圈供电方式如下图(a)所示。两个线圈绕于同一骨架上，Wl为起动绕组，匝数较少，线径较粗，一般绕于内层。W2为保持绕组，匝数较多，线径较细，一般绕于外层，使用时在W2的出线头两端并联接触器的常闭辅助触头。当线圈通电后，由于接触器的衔铁在初始位置上，磁路未闭合，较大，因此需要较大的电流产生较大的吸力才能将衔铁吸合，而此时常闭触头将W2短路，Wl上被加了较高的，而Wl的又很小，正好满足了电流值的需要，促使衔铁很快吸合，衔铁的吸合带动常闭触头打开，保持线圈W2与Wl串联，使回路的增大，电流减小，用此电流产生的电磁吸力来维持衔铁的吸合状态。由于电流的减小，使线圈的损耗及发热均有所下降。通常为使W2的匝数减少阻值增加，应采用高的康铜丝来绕制W2。

　第二种方法是串联保待的方法。如下图(b)所示。图中保持线圈W2用电阻R来代替，其工作原理与第一种方法相似。需注意的是：电阻R的值要选择合适，若阻值过大，电流下降过多，使吸力不能维待衔铁的吸合状态；若阻值过小，将会使吸合线圈KM烧坏，损坏接触器。

　2．交流起动、直流保持的方法
　　

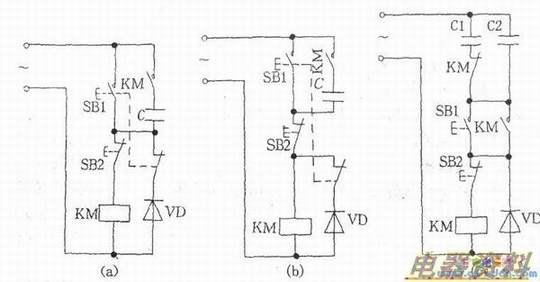

　　在一些不具备直流的场合，经常采用交流供电起动，然后通过转换成直流电来维持衔铁的吸合状态，来达到提高运行的可靠性，降低损耗和的目的。常用的交流起动，直流保持的线路图如下图所示。
