何谓IGBT管

　在电磁炉中，开关管扮演着非常重要的角色。

　当开关管导通时，+300V经加热线圈、开关管以大给加热线圈充电，电能转化为加热线圈中的电磁能。

　经测试，此时加在开关管上的约为+250V，工作电流在20～40A之间。如此大的工作电流，什么样的开关管才能安全稳定地工作呢？

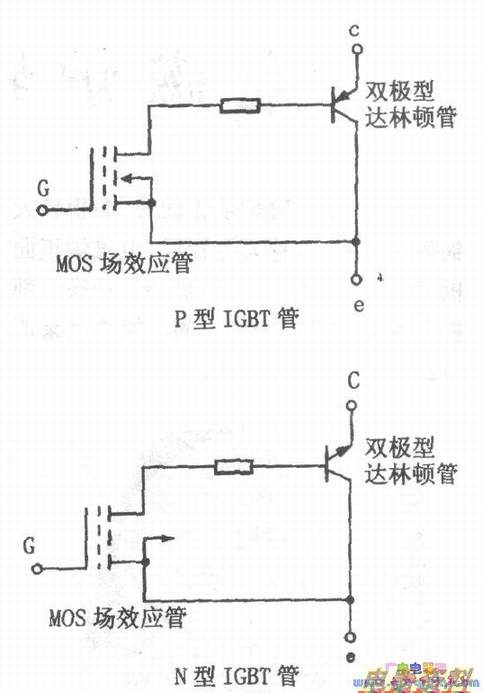

　普通的MOS场效应管，虽然仅需微弱的驱动电压即可工作，但工作在高电压和大电流状态时，因内阻较大，管子发热快，难以长时间工作；大功率达林顿管虽然可以在高电压、大电流状态下长时间工作，但需要较大的驱动电流。经过研究，人们将场效应管与大功率达林顿管有机地结合，将场效应管作为推动管，大功率管作为输出管，如下图所示。

　这样一个组合体集两者优点于一身，在驱动电压下，便可在上述高电压、大电流状态下长期安全工作，并表现出极好的开关特性，输出功率可达1000W以上。

　从下图中可看出，这里所说的功率管实际是由和双极型达林顿管复合而成，因此简称为绝缘栅型双极，其英文表示为IusulatedGate BipolarTransistor，缩写为。
