IGBT管电路符号与引脚排列

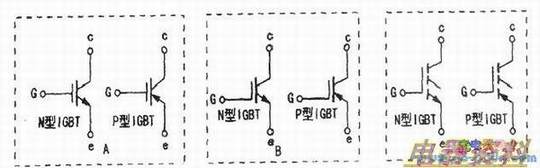

　管至今尚无统一的符号标准，较常用的电路符号如图所示。图中G为栅极或称门极，c为集电极，e为发射极。如下图所示电路符号中的A、B两种最为常用。

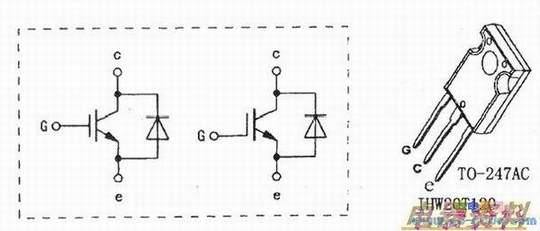

　　带有的N型管的电路符号是在上述符号的c、e极间添画一只符号即可，二极管的负端接c极，正端接e极，如下图所示。常见的IGBT管的管脚排列顺序与常见的大功率三极管一致，即管脚朝下，标注面向自己，从左到右依此是门极(G)、集电极(c)、发射极(e)。

　　说明：由于电磁炉中使用的IGBT管多为N型IGBT管，除特殊说明外均指N型IGBT管。
